聚氨酯合成革（PU革）在使用过程中受热、光、潮气三重因素协同老化，性能劣化显著。本文将从老化机理出发，综述现有提升策略。热老化方面，聚酯型PU耐热氧性优于聚醚型；光老化方面，芳香族异氰酸酯（MDI/TDI）在290–400 nm紫外光下易黄变，脂肪族/脂环族体系则具有明显抗黄变优势；潮气老化方面，聚醚型耐湿性优于聚酯型，但两者均存在不可逆水解降解。当前改进路径主要有二：助剂改性与单体结构重构。
一、有关聚氨酯合成革特性的介绍
聚氨酯（PU）合成革（以下简称PU革）是当前全球替代天然皮革的最优高分子材料之一，凭借优异的综合性能，广泛应用于鞋类、服饰面料、箱包、体育用品、家具软装、汽车内饰、柔性储运容器、工业管道、输送带、防水帆布等诸多民用及工业领域。
该材料具备多数合成皮革不具备的核心优势，可根据使用场景精准调控分子结构，使其即使在低温环境下仍能保持优异的柔韧性，适配多场景复杂工况，因此问世后快速实现产业化升级，产能持续扩张，产品品类与外观花色不断迭代更新。

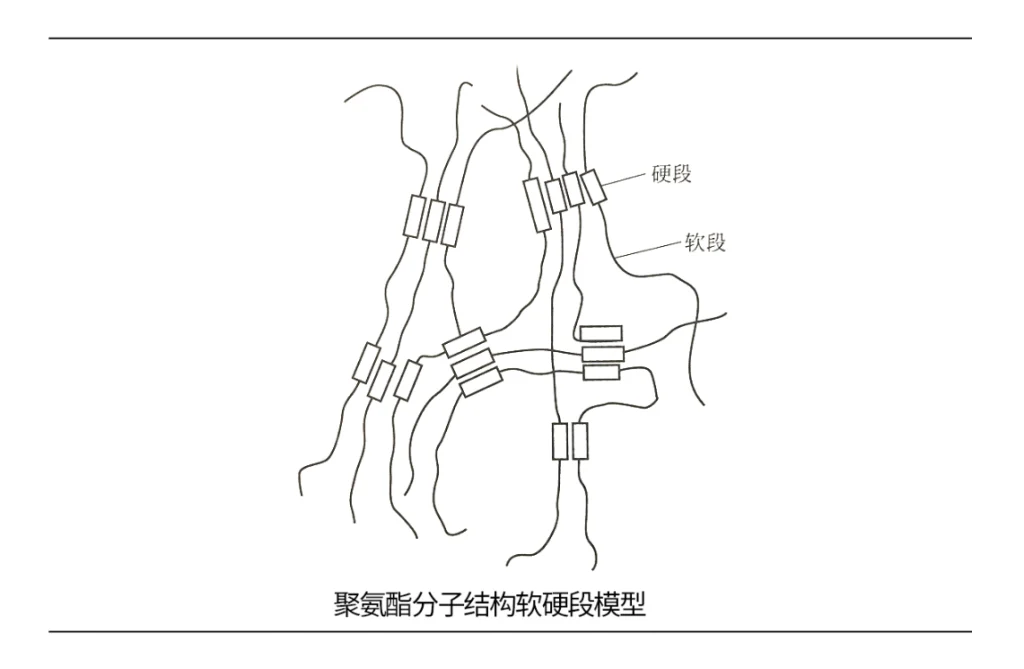

PU属于热塑性弹性体，分子链由硬链段与软链段两部分构成，两相结构赋予材料独特的弹性与力学性能。材料的强度、断裂伸长率、硬度等核心指标与硬链段占比密切相关，硬链段比例提升可显著增强材料刚性与力学强度，但占比过高会导致材料弹性流失，大幅提升制革加工难度。工业生产中，PU聚合物硬链段质量占比普遍控制在25%～50%范围内。
需要留意的是，上述所有性能指标的落地——无论是硬段含量的精准控制，还是分子结构的稳定表达——都高度依赖于生产过程中计量、混合、涂布等关键工序的精度与一致性。这也是海峰聚氨酯设备始终将“精密计量”与“稳定运行”作为产品核心底色的原因所在——配方设计得再优异，若无法在产线上得到稳定复现，也难以转化为合格的成品。
PU主要由含羟基的聚酯多元醇或聚醚多元醇，与异氰酸酯经聚合反应制备。其中聚酯多元醇应用最为广泛，尤其是己二酸与乙二醇制得的聚酯原料最通用。异氰酸酯原料可分为芳香族、脂肪族及脂环族三类，其中脂环族异氰酸酯合成的PU材料耐候性优异，长期放置不易黄变，但存在原料成本高、合成过程毒性相对较大的缺陷。目前行业主流采用芳香族异氰酸酯，核心品类为MDI（二苯基甲烷二异氰酸酯）与TDI（甲苯二异氰酸酯）。
相较于TDI，MDI分子空间排布更规整，制备的PU结晶性更优，耐热性、弹性、抗泛黄性能均更出色。同时固态MDI无毒，凝固点为41℃，熔融便捷，可适配低温一步法高效生产工艺。因此即便TDI原料成本更低，现阶段行业仍以MDI为核心生产原料。

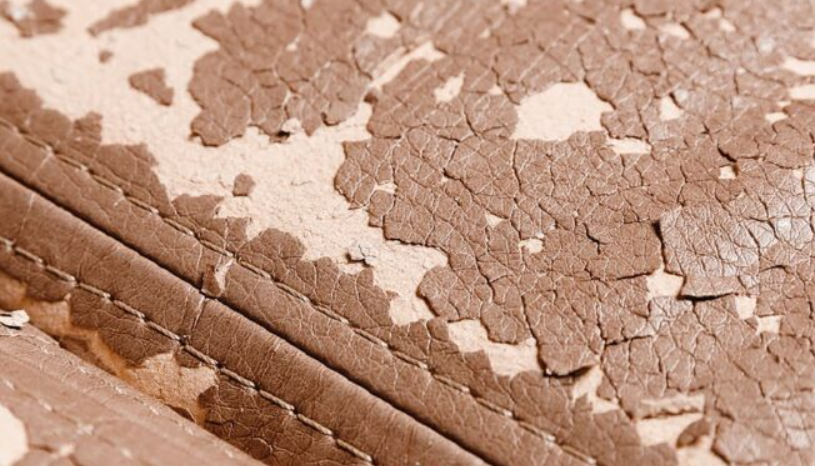

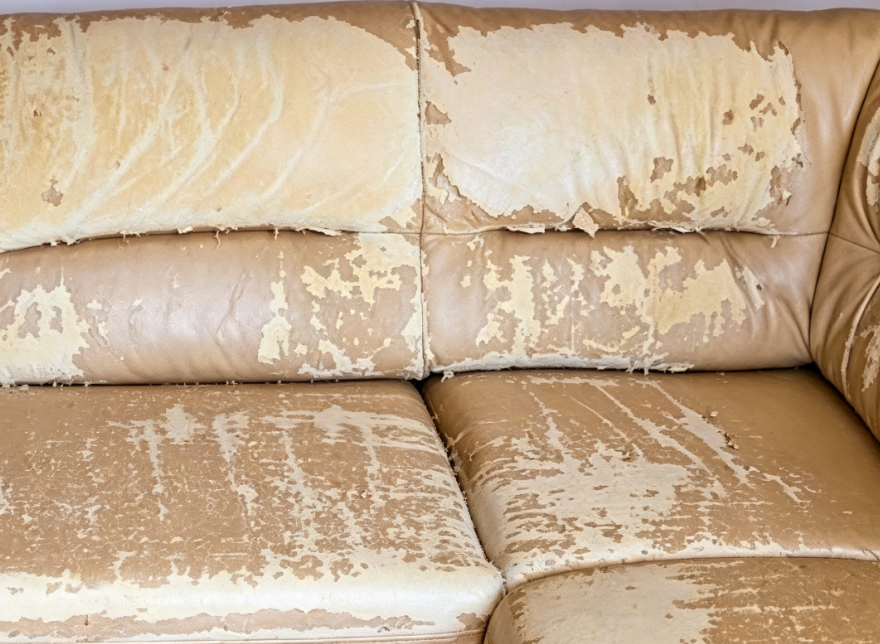

PU革兼具多重优异性能，具备良好的耐油性、耐磨性、耐寒性、耐反复屈曲性，整体机械强度稳定，适配高频使用场景。但材料自身存在固有缺陷，水解稳定性不足、光照易变色、抗霉菌能力弱、耐热性有限、透湿性较差，长期服役过程中易出现表层开裂、局部剥落等老化失效问题，极大限制了其高端化、长寿命场景的应用推广。
为规范高端场景PU革产品质量、管控老化失效风险，日本已出台汽车、家具专用PU革行业参考标准，对材料耐老化核心性能制定了量化指标。其中水解稳定性要求：在70℃、相对湿度95%的高温高湿环境下持续放置10周，材料强度保留率不低于60%；耐光性要求：经气候牢度试验仪400h紫外照射后，汽车用PU革黑板测试温度83℃、家具用PU革黑板测试温度63℃，试样强度保留率均需超过60%；耐热性仅针对汽车用PU革，要求在120℃恒温老化箱中持续放置400h，强度保留率≥60%；家具用PU革则以10年实际使用寿命作为核心设计基准。
由于PU革的老化失效均集中发生于表层PU涂层，因此PU革的老化问题本质上等同于表层PU涂层的老化降解问题。
二、影响PU革老化的主要因素
PU革在自然服役环境中，持续受到热、氧气、紫外光照、潮气、微生物等多重外界因素耦合作用，引发分子链断裂、结构劣化、性能衰减，最终出现老化失效，其中热、光、潮气是最核心的三大影响因子。
（1）热的影响
高分子聚合物的热稳定性由自身化学结构与化学键离解能共同决定。PU作为多异氰酸酯、多元醇及扩链剂聚合而成的嵌段共聚物，无单一均聚结构，其化学键整体稳定性有限。环境温度升高会为分子链中化学键断裂提供活化能，加速热降解反应，以氨基甲酸酯键为例，其断裂可生成异氰酸酯、醇、胺、烯烃及CO₂等多种产物，具体路径取决于取代基和环境条件。该降解过程会破坏PU的交联结构（或硬段聚集区），导致材料力学强度、韧性、弹性等核心性能显著下降。
同时，高温环境会协同空气中的氧气引发自由基连锁氧化反应，温度越高，氧化速率越快，会加速材料的老化劣化。从原料体系差异来看，聚酯型PU的耐热氧老化性能通常优于聚醚型PU，因此在高温有氧工况下，聚酯型PU的服役寿命往往更长。
（2）光的影响

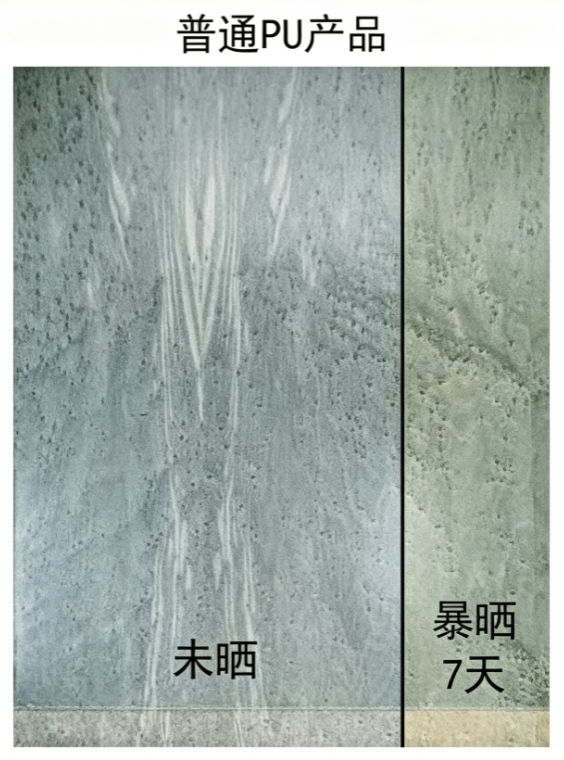

目前量产PU革多采用芳香族异氰酸酯（如MDI、TDI）制备，其分子结构中的苯环对紫外光具有较强的吸收能力，光化学活性较高。当材料吸收290～400nm波段的太阳光紫外线后，会触发紫外光降解反应，这是PU革黄变、脆化的核心诱因。

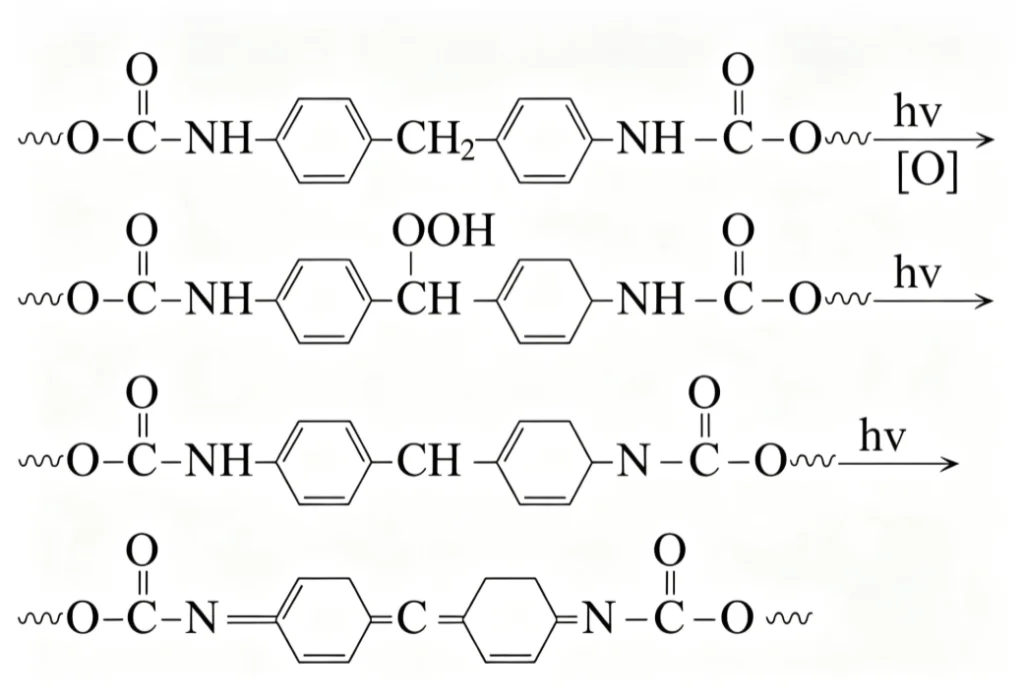

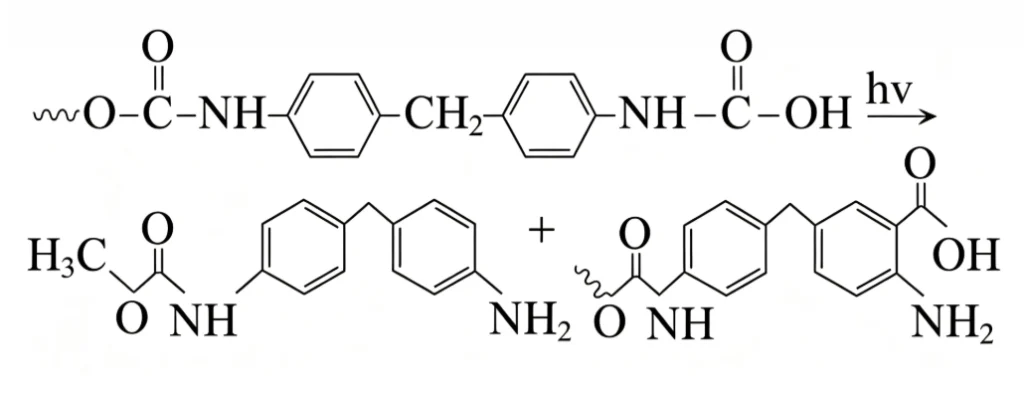

该降解过程涉及多种光化学路径。其中，MDI结构中的亚甲基在紫外光照射下易氧化生成氢过氧化物，进而转化为醌-酰亚胺类发色基团，使材料由无色变为黄色，并随氧化程度加深逐渐转为琥珀色。此外，芳香族PU还可能发生光弗里斯重排等副反应，生成有色或可进一步氧化的中间产物，共同加剧黄变。
光降解不仅会造成外观变色，还会引发分子链交联、断裂与重构，导致材料表面脆化、开裂。与之对比，脂肪族或脂环族异氰酸酯合成的PU材料不含共轭芳环结构，不易生成醌类发色基团，光照下的颜色稳定性显著优于芳香族PU，在常规使用条件下几乎不会出现明显黄变。
行业常采用QUV紫外老化试验箱对PU革进行加速老化测试，以评估其耐光黄变性能，这是合成革企业研发和品控中常用的检测手段之一。
（3）空气中潮气的影响

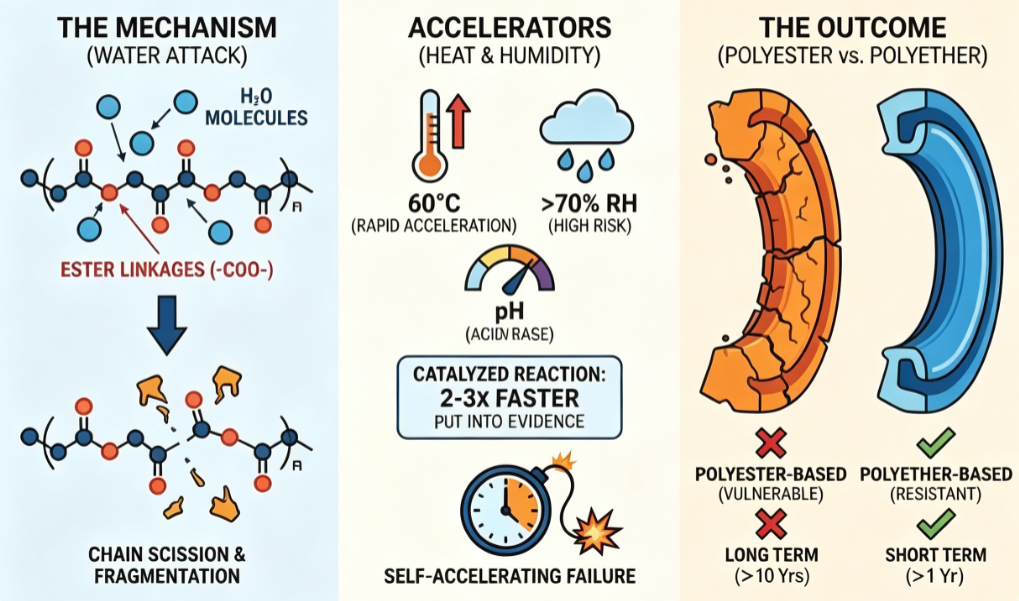

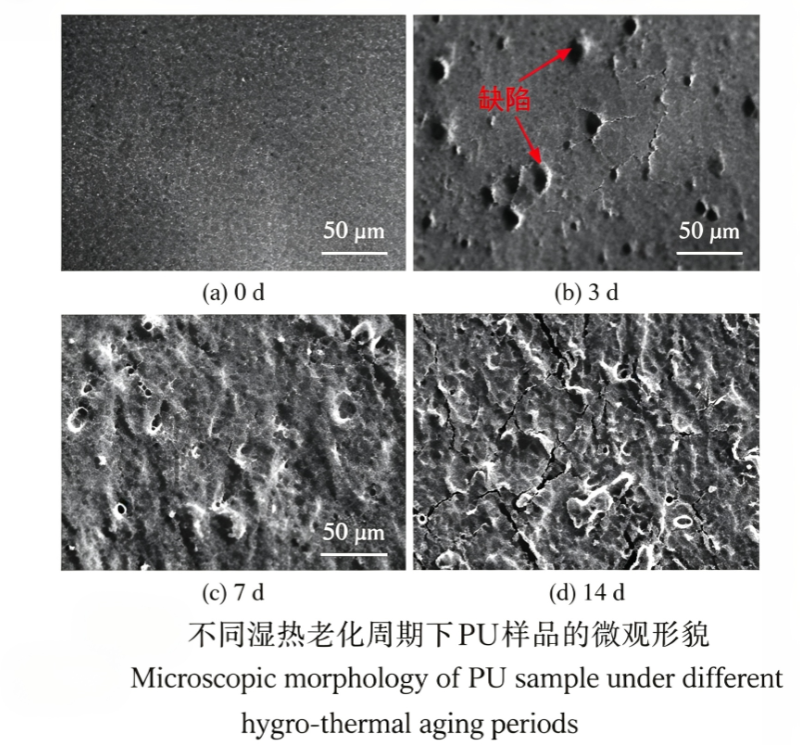

水汽对PU革的作用分为可逆增塑与不可逆水解降解两种形式。其一为增塑作用：水分子渗透进入PU大分子三维网络结构，与分子中的极性基团形成氢键，削弱大分子间的作用力，导致材料柔韧性、力学强度暂时性下降，该过程具备可逆性，水分完全挥发后，PU革力学性能可基本恢复。其二为水解降解：水分子持续侵蚀PU化学键，引发不可逆的分子链断裂，造成材料力学性能永久性大幅衰减，无法自主修复。
原料体系的耐湿稳定性存在明显差异，聚醚型PU的耐水、耐潮气性能优于聚酯型PU，但两类PU材料的耐湿性能均弱于耐纯水性能。核心原因在于湿气环境下的降解存在自催化效应：聚酯型PU湿气降解会析出酸性物质，滞留于材料内部持续催化水解反应，加速性能劣化；聚醚型PU在潮湿环境中则同时发生水解反应与氧化反应，双重作用加剧老化。此外，环境中的酸碱介质、霉菌微生物会进一步催化水解反应速率，大幅缩短PU革使用寿命。
三、改善PU耐老化性能的方法
当前工业领域提升PU革耐老化性能的技术手段主要分为两类，分别是助剂改性法与分子结构重构法，两类方法各有优势，可根据产品工况与成本需求搭配使用。
（1）加添加剂法
助剂改性是目前规模化生产中最常用的防老化手段，通过向PU体系中添加热稳定剂、光稳定剂、水解稳定剂等功能性助剂，精准抑制各类老化反应，助剂常规添加量不超过体系总质量的2%，用量少、见效快、性价比高，适配大规模量产。
但“用量少”的另一面是“分散要求高”——助剂在PU树脂中的分布均匀性，直接影响防老化效果的一致性。若分散不均，局部区域可能因防护不足而提前老化，引发批次间的品质差异。海峰聚氨酯设备在供料、计量、混合系统上进行了针对性设计，正是为了让这类微量助剂在每一批次生产中都能稳定分布、充分起效。
热稳定剂
PU热老化防护主要采用酚类、胺类防老化助剂，其中酚类常采用受阻酚，受阻酚品类包含264、1010、245、330、3114等，其中工业上常用264，245与3114的效果更优异，含N,N-二烷基酰肼基团的苯酚多官能衍生物也可作为热稳定剂使用。此外，245助剂与对苯二酚、邻苯二酚搭配使用可产生协同增效作用，既能强化热稳定效果，还能有效规避PU革生产加工过程中出现的着色问题，保障产品外观均匀性。
光稳定剂
针对PU革光老化、黄变问题，行业核心采用二苯甲酮类、苯并三唑类紫外光稳定剂，主流高效品类包括UV-9、UV-531、UV-234、UV-P、UV-327等。将紫外吸收剂与热稳定剂科学复配，可实现光、热双重防护，大幅提升材料综合耐老化性能。
除传统紫外吸收剂外，受阻胺光稳定剂（HALS）也是核心光防护助剂，可通过捕获光老化产生的自由基、分解氢过氧化物，阻断光氧化连锁反应，且助剂可循环起效，长效防护效果显著，与紫外吸收剂复配可形成协同防护体系。
水解稳定剂
为解决PU革水解稳定性差的痛点，工业普遍采用聚碳化二亚胺作为专用水解稳定剂。该助剂具备空间受阻芳香族结构，可精准捕捉PU水解产生的端羧基，与其反应生成不稳定中间体，经分子重排后形成稳定、中性的N-酰基脲，有效阻断水解连锁反应，显著提升PU材料耐水解性能。
（2）改变单体结构与合成方法
助剂改性虽能快速改善PU革耐老化性能，但存在防护时效性局限，助剂会随材料长期服役逐步消耗殆尽，老化防护效果随之失效。例如聚碳化二亚胺可将PU耐水解性能提升4倍，但助剂耗尽后便不再有防水解作用。因此，改变单体结构与合成工艺是提升PU革耐老化性能的根本性手段。
针对芳香族PU易黄变的问题，可彻底替换单体原料，采用无苯环结构的脂肪族、脂环族异氰酸酯制备PU树脂，从分子结构层面杜绝醌类发色基团生成，彻底解决光照黄变难题。针对材料水解稳定性差的缺陷，可通过减少分子链中亲水性酯基含量、优化单体配比，降低水分子侵蚀概率，提升结构稳定性。
从分子结构适配性来看，不同单体合成的PU耐老化性能差异显著，其中以脂肪族/脂环族异氰酸酯为硬段单体、聚碳酸酯二醇为软段单体制备的PU树脂，分子结构稳定性较好，兼具优异的耐光、耐热、耐水解的综合性能。
新型单体与功能性配方的持续引入，在提升PU革耐老化性能的同时，也对生产设备的工艺适配能力提出了更高要求——不同原料体系的粘度特性、反应活性、加工窗口存在显著差异，要求设备具备更宽的调节范围与更精准的工艺控制能力。海峰聚氨酯设备在本行业积累了近40年的技术经验，设备可灵活适配聚酯型、聚醚型及各类新型聚氨酯体系的加工需求，从硬件层面保障新材料、新配方的快速产业化落地。
四、小结
聚氨酯合成革的老化问题，本质上是材料科学与工艺工程共同面对的课题。每一项防老化技术的规模化应用，最终都需要在生产线上一一兑现。
