PU合成革的水解，本质是聚氨酯分子链在水分子作用下断裂的化学过程，根源在于常用聚酯型树脂中的酯基易与水反应，最终导致革体开裂、分层和强度下降。
本文将围绕这一行业核心难题，从物理增塑与化学水解两种破坏机制出发，分析聚酯型与聚醚型树脂在耐水解性能上的本质差异，并系统梳理材料结构升级和功能助剂优化两类技术方案。同时，文章也将讨论生产高耐水解PU合成革时，生产设备需要具备的关键能力。
一、什么是PU合成革的水解？
水解是指高分子聚合物在水分和潮湿环境作用下，分子链断裂并分解为小分子物质的化学过程。

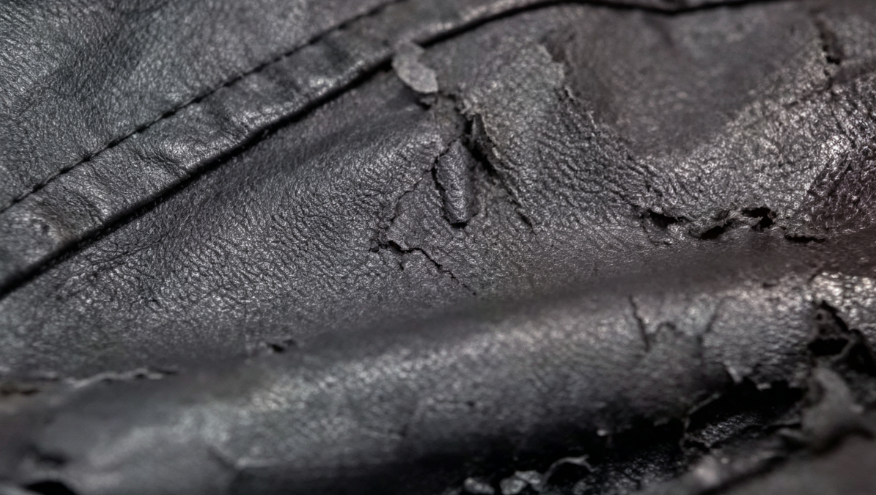

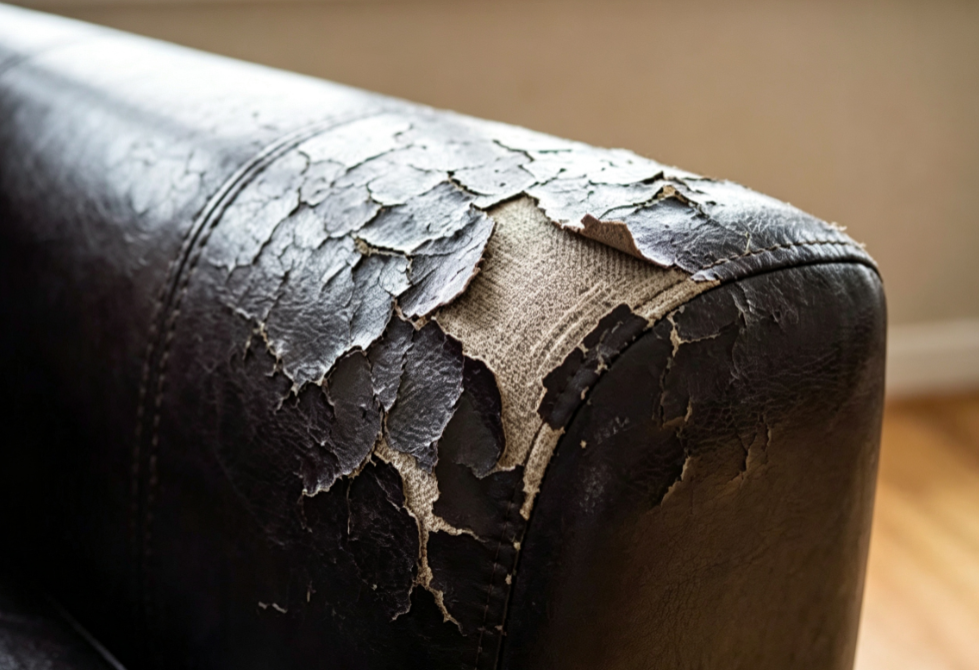

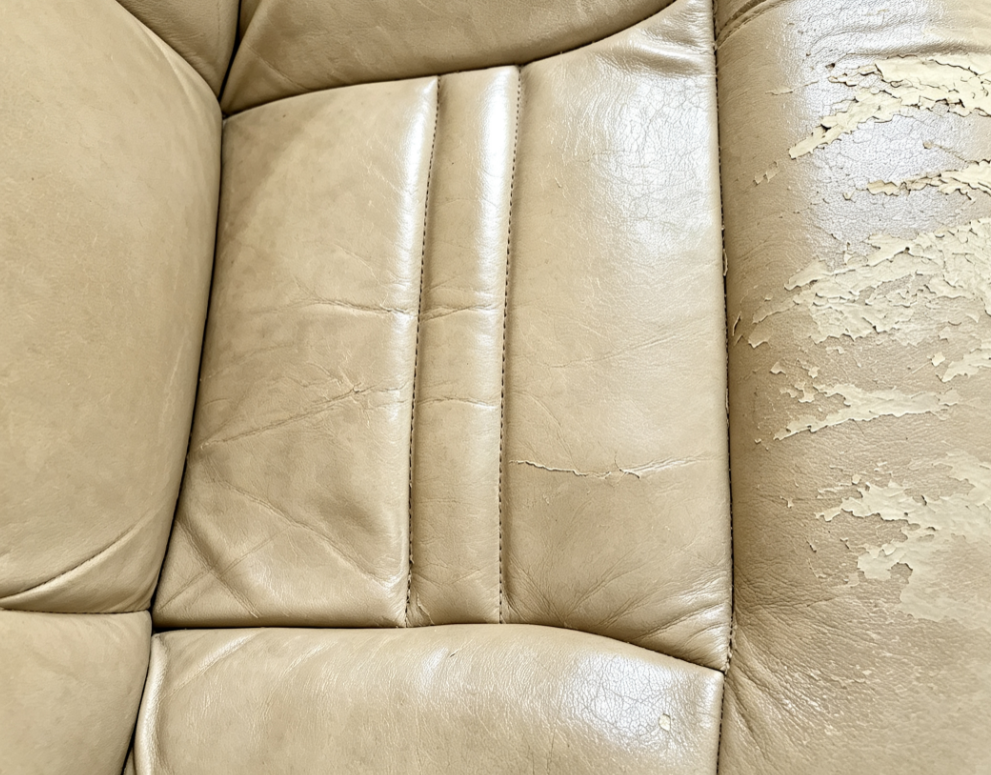

对于PU合成革，当材料内部的大分子链发生水解断裂后，会直接导致其物理性能下降，具体表现为表皮开裂、涂层脱落、革体分层、强度和手感劣化等问题。该问题限制了PU合成革在高端、耐用性要求高的应用场景中进一步推广。
二、为什么聚酯型PU比聚醚型PU更容易水解？
PU合成革的核心原料——聚氨酯树脂，主要分为聚酯型和聚醚型。这两类树脂的耐水解性能存在显著差异，聚醚型远优于聚酯型。

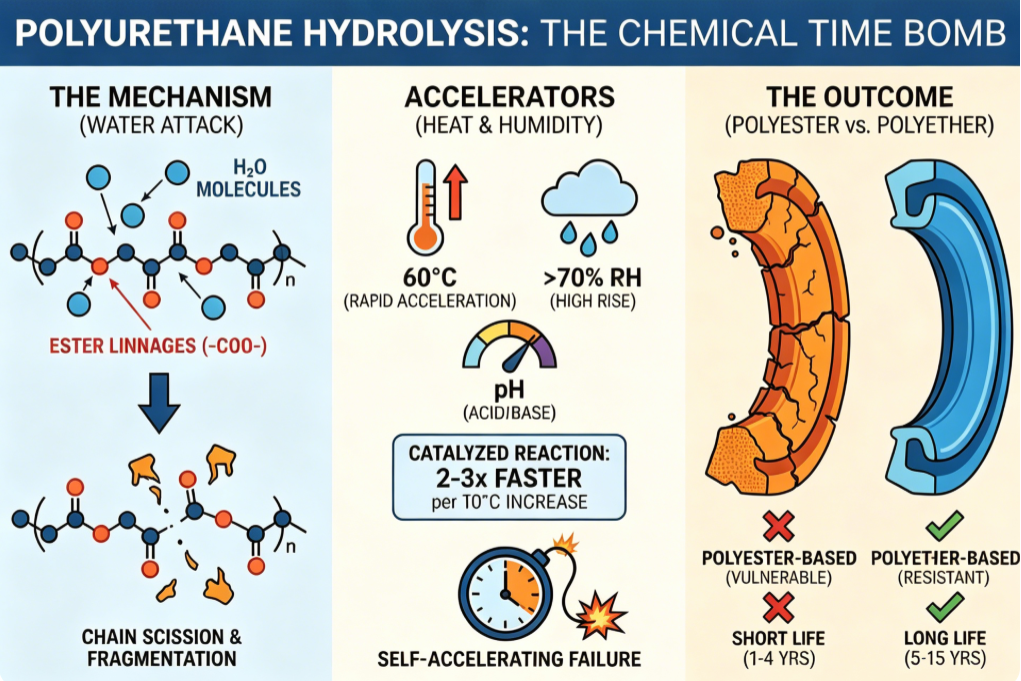

核心原因在于分子结构的不同。聚酯型聚氨酯分子链中含有大量强极性的酯基，极易吸附空气中的水汽并形成氢键。当水分子大量侵入后，会从物理和化学两个层面破坏材料。
三、PU合成革水解的两种破坏机制是什么？
水分子对PU合成革的破坏是同步、协同发生的，主要分为可逆性物理变化和不可逆性化学反应。
物理增塑效应 (可逆)
材料吸附水汽后，大分子链间隙增大，导致玻璃化转变温度降低。这会引发材质的暂时性变软、体积膨胀和形变。该过程在水分去除后可能部分恢复。
化学水解反应 (不可逆)

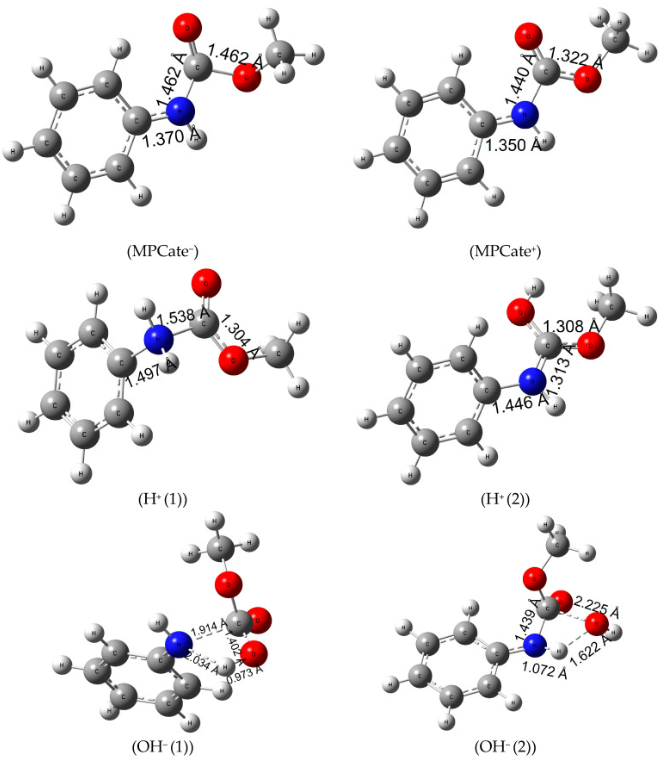

水分子直接攻击聚合物分子链，导致主链断裂。这会永久性地降低材料的拉伸强度、刚度和层间粘结力，同时导致断裂伸长率增加，最终造成脱层和涂层开裂。
水解加速的附加诱因
聚氨酯合成中残留的酸性或碱性助剂、金属催化剂会加速上述水解反应。聚酯型聚氨酯水解后生成的羧基，会作为新的催化剂进一步催化水解，形成自加速的恶性循环，导致材料性能持续恶化。
四、解决PU合成革水解问题的技术方案有哪些？
解决水解问题的根本路径在于从材料和结构上提升疏水性和化学稳定性。行业内已形成成熟的技术方案，主要包含以下两个维度：
方案一：分子结构升级——采用CPU（热固性聚氨酯）结构
相比传统热塑性的线性分子结构，CPU合成革采用了热固性的三维立体交联网络结构。这种稳定的网状结构能有效阻挡水分子侵入分子链间隙，从根源上破坏了水分子与聚氨酯形成物理氢键并滞留的条件。同时，CPU合成革通常选用耐水解性更优的聚醚型树脂，进一步降低了水解风险。
方案二：功能助剂添加——引入碳化二亚胺类抗水解剂
在聚氨酯原料体系中添加碳化二亚胺类助剂，是提升耐水解能力的有效方法。这类助剂充当了“酸和水分的清除剂”，能优先与体系内的游离水和酸性物质反应，生成稳定的脲基副产物。它还能嵌入断裂的分子链间隙，修复水解造成的结构缺损，从而稳定材料性能。
五、常见问题解答
1. 如何简单判断我的PU合成革产品是聚酯型还是聚醚型？
一种简易方法是进行耐水解测试。将样品置于一定温度和湿度的环境中加速老化，聚酯型革的物理性能（如拉伸强度）下降速度远快于聚醚型。更精确的方法需要专业的化学分析仪器（如红外光谱仪）。
2. 碳化二亚胺类抗水解剂会影响PU革的其他性能吗？
在合理添加量下，其主要作用是提升耐水解性。但如果添加过量或分散不均，可能会作为增塑剂影响材料的硬度和模量。
3. CPU（热固性聚氨酯）合成革和传统PU合成革在回收处理上有什么区别？
由于传统PU是热塑性线性结构，理论上可以再加热熔融回收。而CPU是热固性网状结构，固化后无法再次熔融，其回收方式通常为物理粉碎作为填料，或通过化学回收方法降解。
4. PU合成革产品在日常使用中应如何养护？
PU材质制品水洗后必须彻底晾干，应避免在潮湿环境中长期使用。同时需规避酸性、碱性清洁介质，如常见的肥皂水等，以尽可能减少水解诱因，延长产品使用寿命。
六、生产高耐水解PU革需要什么样的设备？
上述的配方和工艺需要高精度的生产设备才能稳定实现。关键设备能力应包括：
高精度计量与配比：精准控制聚醚型树脂、耐水解助剂等多种组分的比例，确保配方稳定性。
高效混合：保证主料与微量添加剂充分均匀混合，避免因局部配比失衡形成性能短板。
稳定的工艺控制：精确控制反应温度、压力和时间等流程参数，确保分子结构和交联度达到设计目标。
使用专业设备能从生产源头减少因配比失衡、混料不均导致的成品结构缺陷，助力稳定量产高耐水解PU革。海峰聚氨酯设备拥有多年行业深耕经验，聚焦聚氨酯合成革生产赛道，可提供全套定制化的解决方案。
