合成革生产工艺主要分为湿法（凝固涂层）和干法（转移涂层）两类。干法生产以聚氨酯为核心涂层剂，基础工艺流程为：将涂层剂涂布于离型纸载体，烘干成型均匀连续薄膜，再涂布胶粘剂并与织物或湿法底皮贴合，二次烘干后剥离离型纸，使涂层膜完整转移至基材表面。该工艺兼具物理、化学双重变化，生产流程繁琐，质量缺陷种类多、成因复杂。
本文系统梳理了针孔、鱼眼、色差、颗粒、预剥离、纸革粘连、松面烂面等常见缺陷的成因与解决方案，同时涵盖离型纸的储运、上机、剥离、卷曲整改、日常养护五大管控要点。无论是服装革、鞋革、箱包革、沙发革还是汽车内饰革的生产，本文提供的排查思路与调整方法均可快速对照应用，是一份适合一线操作人员与工艺管理者的实用排查手册。
一、离型纸的选型与使用管控

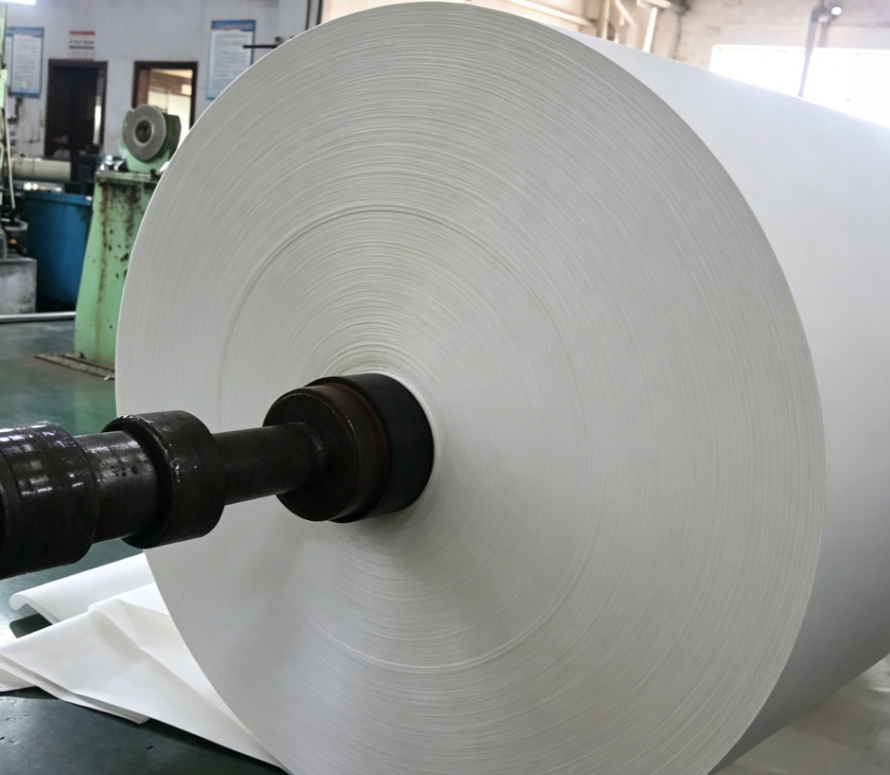

离型纸（转移纸）是干法生产的核心载体，负责承载液态涂层剂，经烘箱固化成膜后，需保障涂层可与纸面顺畅剥离。
适配干法生产的离型纸，必须满足三大核心性能要求：①耐涂层剂溶剂腐蚀；②具备充足的强度、刚度与弹性；③表面光泽、花纹深浅及清晰度均匀一致。
实际选型需结合产品品类、生产工艺特点，综合考量使用性能与成本。其使用过程中的常见问题及标准化处理方式如下：
1. 储运管控
装卸过程轻拿轻放，杜绝碰撞破损；储存时采用横向摆放方式，做好库房防潮防护，避免纸张受潮变质。
2. 上机调试管控
生产前精准校准离型纸张力与导辊平行度，防止纸张跑偏、纸边破损；生产过程尽量减少停机频次。使用PU纸生产时，烘箱温度需严格控制在130℃以内，避免纸面热塑性树脂高温变形、导致纸张报废。
3. 剥离工艺管控
革纸剥离夹角需大于90°，最优剥离角度为135°，可最大程度降低剥离力，保障剥离效果。设备运行时离型纸易产生静电，需配套安装静电消除装置；简易整改方式为在剥离点下方布设湿麻绳（严禁接触纸面）或细铜丝，实现静电导除。
4. 纸张卷曲整改
离型纸正反面材质不同，冷热收缩率存在差异，生产中易出现卷曲问题。可通过调整设备牵引力、适当降低烘箱烘干温度，有效改善纸张卷曲现象。
5. 日常养护管控
每批次生产完成后，全面检查离型纸状态，清除表面疵点、消除残留静电；同一卷离型纸单日建议仅投入使用一次，美国华伦纸需严格执行该标准，保障生产稳定性。
二、涂层生产常见问题及解决方法
根据产品设计要求，干法涂层分为三种涂布结构：单层面层涂布、面层+粘结层复合涂布、顶层+面层+粘结层多层涂布。基材叠合工艺包含湿贴、半干贴、干贴三种方式。以下分类梳理各涂布、叠合工序的常见质量缺陷及针对性解决措施。
1. 顶层涂层常见问题及解决方法

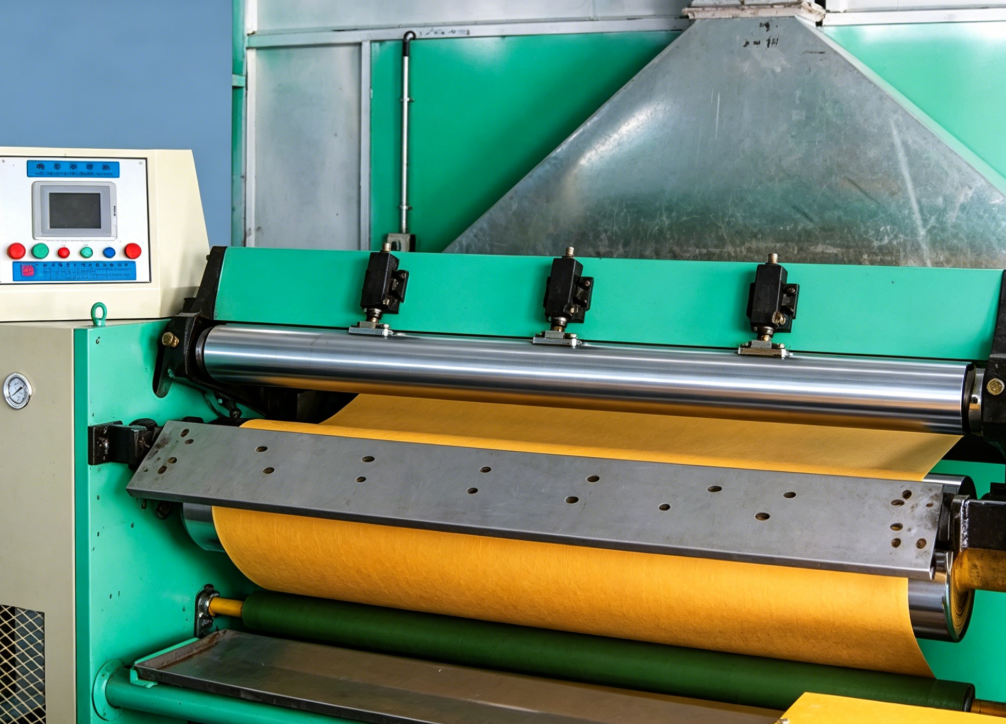

顶层涂层普遍采用高模量树脂，主要作用是提升成品滑爽蜡绒手感、增强耐磨性，同时具备防黄变、打造双色外观等效果，生产多采用间隙涂布工艺。
常见缺陷：涂刮不均匀、表面色条、花斑
解决方法：适当降低涂层剂粘度；在刮刀底部加装高弹性橡胶或海绵；添加专用涂刮、流平助剂；根据产品需求适配选用刮刀型号
2. 面层涂层常见问题及解决方法
面层是干法涂层的核心功能层，直接决定成品力学性能与整体品质，是生产质量管控的关键工序，常见缺陷及整改方案如下：
（1）针孔、细泡
缺陷成因：核心原因是涂层剂溶剂蒸发与扩散速率失衡；次要原因包括浆料脱泡不彻底、涂布过程裹入空气、离型纸纹路过深，涂层剂无法完全排出纹路内空气
解决方法：优化溶剂配比，提高高沸点溶剂占比；分段梯度调节烘箱温度与风速；减小涂布间隙；对涂层剂充分脱泡，适当降低浆料粘度；加装储料槽并稳定储料高度；添加消泡、流平助剂。生产中需根据实际缺陷成因，单独或组合使用对应方案
（2）鱼眼、橘皮纹
缺陷成因：涂层剂润湿性能不足，无法充分贴合离型纸表面，形成局部无涂层鱼眼、膜面波纹橘皮纹
解决方法：添加流平助剂，适当增加低极性溶剂比例，降低浆料表面张力，提升润湿效果
（3）色差、色条
缺陷成因：色料、珠光颜料与涂层剂相容性差，或颜料分散不均、浆料搅拌不充分
解决方法：添加分散、防浮色助剂，提升颜料分散性；生产前二次搅拌浆料，保障原料均匀；储料槽加装搅拌装置；缩小挡板与涂刀间距、稳定储料高度，提升浆料流动均匀性
（4）颗粒、条状瑕疵
缺陷成因：浆料杂质、生产线粉尘、刮刀风干结块形成颗粒，大颗粒卡滞在刮刀与纸面之间，进而刮出条状划痕
解决方法：强化浆料过滤处理；保持生产线设备、离型纸全程洁净；实时检查并清理刮刀附着杂质
（5）预剥离、纸革粘连
缺陷成因：均为涂层剂与离型纸配伍性不佳导致。粘附力过小，叠合烘干阶段易出现面层预剥离；粘附力过大，剥离时易造成纸面树脂脱落、纸张破损
解决方法：出现预剥离时，在面层浆料中复配粘性涂层剂，提升纸面粘附力；出现纸革粘连时，在面层添加剥离、防粘助剂，更换与离型纸适配性更好的涂层体系
3. 粘结层涂层常见问题及解决方法
目前行业多采用单组分剥离型粘结料，选型需兼顾与面层的配伍性、基材粘结强度两大核心指标，生产常见两类问题，对应方案如下：
（1）面层膨润、渗透破损
缺陷成因：粘结层溶剂与面层膜配伍性差，溶剂侵蚀面层导致破损
解决方法：适当增厚面层膜厚度；提高粘结层固含量或降低涂布量；提升生产线车速，缩短粘结层溶剂与面层的接触时间
（2）成品耐溶剂性差
缺陷成因：粘结料性能不足，成品不耐天钠水、甲苯、丁酮等溶剂
解决方法：更换适配的高性能粘结料，或在粘结料中添加架桥剂、促进剂，提升成品耐溶剂性能
4. 叠合底布常见问题及解决方法
叠合工序为：将底布或底皮与带粘结层的离型纸精准对齐，经压辊压实后送入烘箱烘干。
核心工艺参数一般为：轧辊间隙为基材与离型纸总厚度的50%–70%，设备气压稳定在3–4KG/CM²。
叠合工艺分为湿贴、半干贴、干贴三类，最常见缺陷为松面、烂面。
解决方法：根据产品类型、基材特性灵活调整叠合工艺，优化粘结剂干湿状态，微调轧辊间隙与压力；基材叠合前先经预热辊烫平处理，可有效提升贴合牢固度、成品表面平整度，优化产品手感
结语
干法合成革生产全程伴随复杂的物理、化学变化，质量缺陷种类多、成因复杂、随机性强。实际生产管控中，需先精准定位缺陷根源，再针对性落实整改措施，通过精准管控稳定提升成品品质。
然而，所有工艺优化与配方调整的效果，最终都需要依靠精密、稳定、可靠的装备来承载与兑现。海峰聚氨酯设备以近40年的聚氨酯设备制造经验为依托，为合成革干法生产提供涵盖精密供料系统、高精度涂布单元、智能温控烘箱及整线自动化控制在内的成套解决方案。从过程保障涂布均匀性，从结果保障成品一致性——海峰聚氨酯设备，助力每一张合成革的品质升级。
