在现代合成革工业中，PU皮革以其出色的物性表现和广泛的应用场景，成为不可或缺的重要材料。然而，一块合格PU皮革的诞生，是经由多道精密工序层层递进的结果。从基布预处理到涂层涂布，从烘干固化到压纹后整理，再到最终的质量检测，五大核心工序环环相扣，共同决定了成品的性能上限。
在工艺控制上，基布需经清洗、热定型及表面活化以提升附着力；涂层分干法和湿法两种路线，厚度常控于0.1–1.5mm；烘干采用多温区梯度控温，使溶剂脱除与树脂交联同步进行；后整理则可赋予皮革抛光、印花、抗污或耐磨等差异化功能。结构上，PU皮革为多层复合体——基布之上依次为粘合层、发泡层（可选）、着色层和保护层，PU树脂含量通常占重30%–60%。
本文将围绕上述实操顺序与工艺要点展开系统梳理，旨在为生产工艺的理解优化、产线操作的规范化培训，以及采购方对产品品质的理性判别，提供一份兼具实用性与参考价值的指导材料。

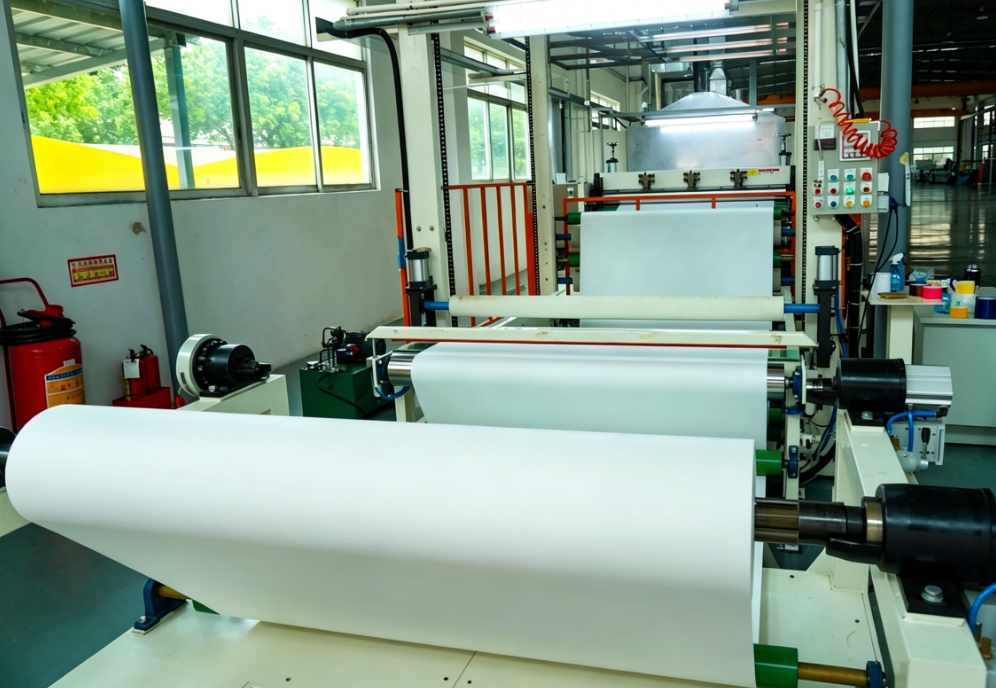

1. PU 皮革生产的基布制备环节
PU 皮革生产的首要工序就是挑选适配的基布。行业内大多选用涤纶、棉或者混纺材质的机织、针织面料。基布是革料力学性能的载体，基布的品质直接决定成品的力学强度、柔韧表现以及抗撕裂性能。
开展涂层作业前，面料需要完成预处理工序：
- 清洗处理，清除粉尘、油污以及各类杂质
- 热定型处理，锁定面料尺寸，避免后续形变
- 张力调控，保障面料整体平整无褶皱
- 表面活化处理，强化涂层与基材之间的结合力
基布预处理不到位，会衍生各类涂层不良问题，例如起泡、层间剥离、厚薄偏差等。高品质生产工厂会对每一卷面料上线涂层设备前开展全卷检验。

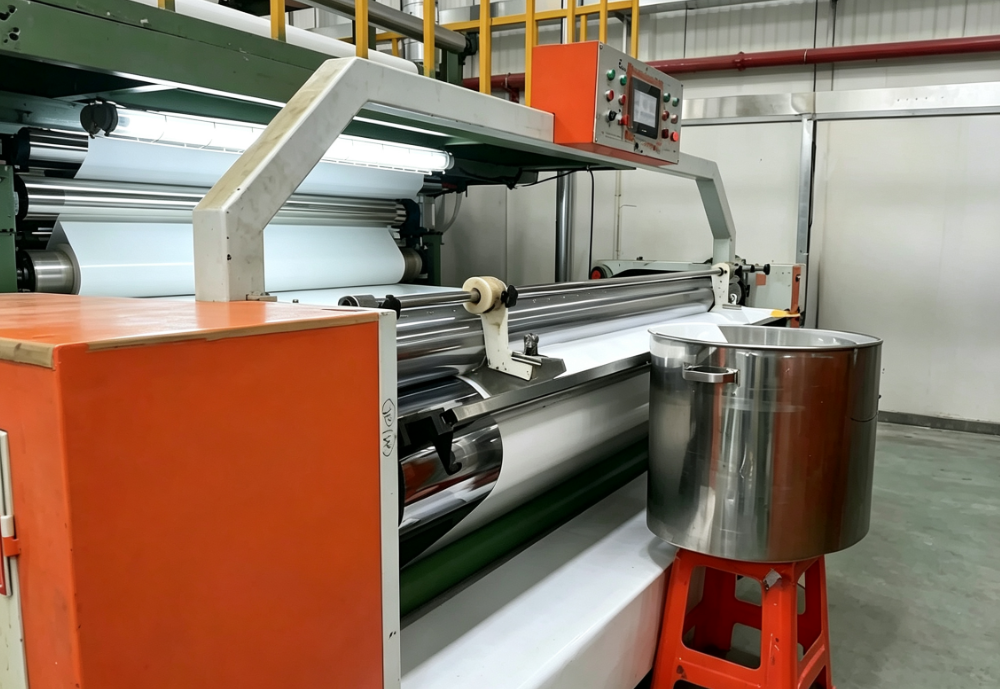

2. 聚氨酯涂层：人造革生产的核心工序
PU 人造革加工的关键环节为聚氨酯涂层加工，主流工艺分为干法涂层与湿法涂层两类。
干法工艺（离型纸转移涂布工艺）
干法工艺中，液态聚氨酯（PU）搭配溶剂与各类助剂调配成料浆，首先通过刮刀或逗号刮刀将料浆均匀涂布于带有压纹的离型纸表面，经烘箱加热使溶剂挥发，形成一层致密的PU薄膜。随后，在薄膜表面涂覆粘结层，并与基布进行贴合，最后将离型纸剥离，使PU薄膜转移至基布表面，形成带有离型纸纹理的成品革。该工艺能实现精细、多样的表面纹路，广泛应用于服装、箱包、家具装饰、球类及部分鞋材等领域。
湿法工艺（直接涂布/浸渍凝固工艺）
湿法工艺是将液态PU树脂与溶剂（主要为DMF）及助剂混合后，直接涂布或浸渍于基布（无纺布或编织布）上，经过预干燥使料浆达到半固化状态后，将带有料浆的基布浸入水中（凝固槽）。利用水与溶剂（DMF）的互溶特性，溶剂被水置换，PU树脂则在基布纤维中凝固形成连续的多孔微孔层。该工艺制得的成品具有优异的透气透湿性、柔软的手感和良好的弹性，形态自然，多用于中高档鞋材、汽车内饰（座椅、扶手）、手套及对舒适性要求较高的皮革制品领域。
涂层工序核心管控参数：
- PU 树脂料浆粘度
- 涂层厚度，常规区间 0.1-1.5mm
- 涂层涂布层数
- 产线运行速度
无论是干法工艺中涂层剂在基布表面的均匀涂布，还是湿法工艺中PU树脂在离型纸上的精准转移，涂布设备的供料稳定性、涂布精度与烘箱温场均匀性，共同决定了涂层品质的上下限。海峰聚氨酯设备在供料、计量、涂布与烘干等关键环节积累了成熟的技术方案，为干法、湿法两大类工艺路线提供可靠的装备保障。

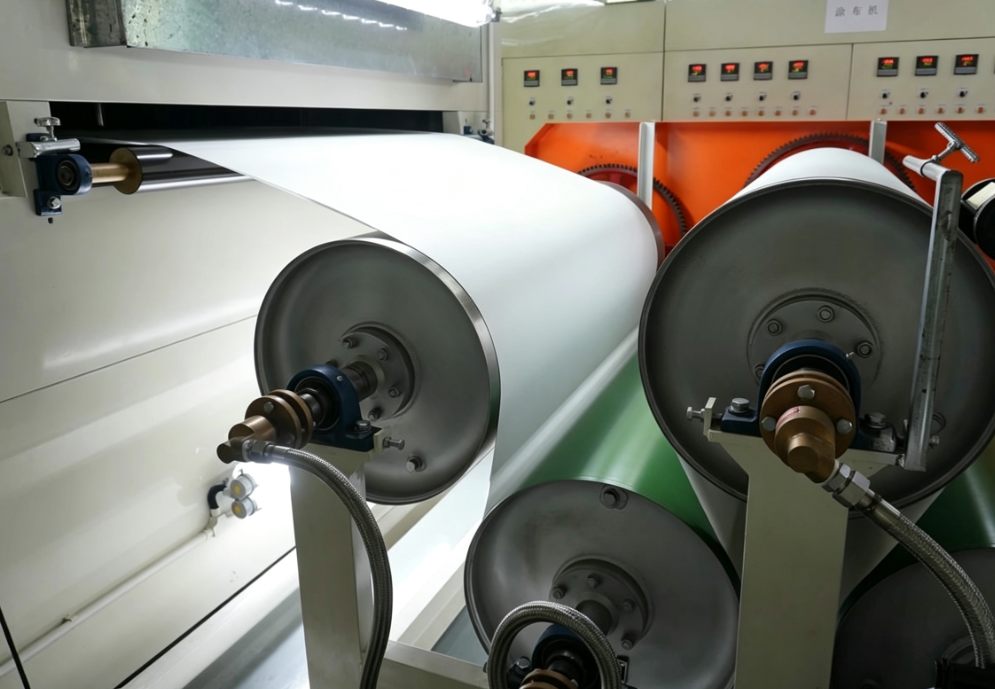

3. PU 人造革的烘干与固化处理
涂布完成后，物料送入大型工业烘箱。该工序对温度管控精度要求极高，溶剂逐步挥发，聚氨酯发生交联反应，成型固态薄膜。
烘干分为多温区分段作业：
- 低温区段：溶剂初步挥发
- 中温区段：完成成膜成型
- 高温区段：实现充分固化
根据配方差异，加工温度区间为 80℃-180℃。固化工艺把控不到位，会出现成品表面发黏、耐磨性能不足、涂层与基布结合力差等缺陷。湿法工艺则不采用烘箱，依靠水浴完成凝固，之后再做后续烘干处理。
4. PU 皮革原料构成解析
不少采购方都会好奇 PU 皮革的原料组成。PU 皮革属于多层复合化工制品，理清各组分构成，便于对照自身技术指标筛选合适产品。
| 分层结构 | 材质 | 主要作用 |
| 底层 | 涤纶 / 棉纺织面料 | 提供整体结构强度 |
| 粘合层 | 聚氨酯胶粘剂 | 衔接基布与功能涂层 |
| 发泡层（可选） | PU 发泡材料 | 提升手感柔软度与厚实度 |
| 表层 | 着色 PU 树脂 | 赋予产品颜色与表面纹理 |
| 表面保护层 | 聚氨酯或丙烯酸涂饰层 | 提升耐磨、抗紫外线性能 |
常规 PU 皮革中，聚氨酯树脂占重量比重 30-60%，剩余组分包含基布、色浆、增塑剂、稳定剂。溶剂型 PU 体系常会添加 DMF、DOP 类物质，存在一定环境与健康风险。国内现行标准对成品 DMF 残留、邻苯二甲酸酯、VOC 释放均设置限量指标；水性 PU、无溶剂 PU 工艺可以大幅规避该类溶剂风险。

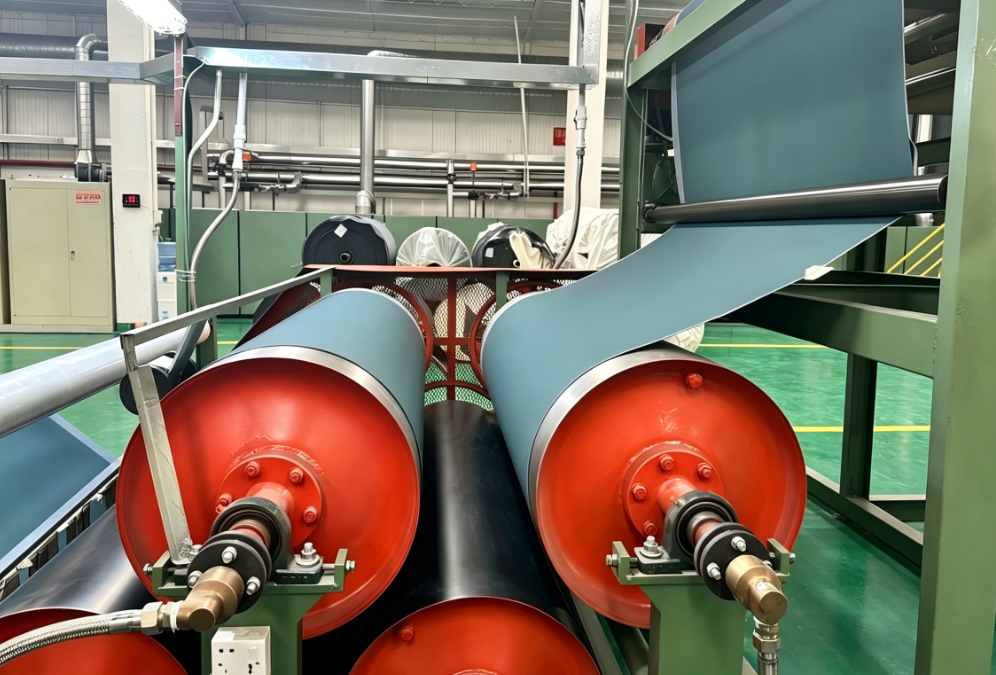

5. 压纹及后整理表面加工
固化完成的坯料送入压花辊，通过辊筒压印复刻出仿真真皮纹路，市面常见荔枝纹、平纹，也可加工用于 3C 配件的光滑饰面。
后续后整理可选工艺包含：
- 表面抛光，实现亮光或者哑光外观效果
- 印花加工，实现定制色彩与图案
- 抗污防护涂层处理
- 耐磨强化改性处理
转印工艺中会剥离离型纸，离型纸的纹路完整复刻到革面，至此得到外观接近真皮的半成品革料。

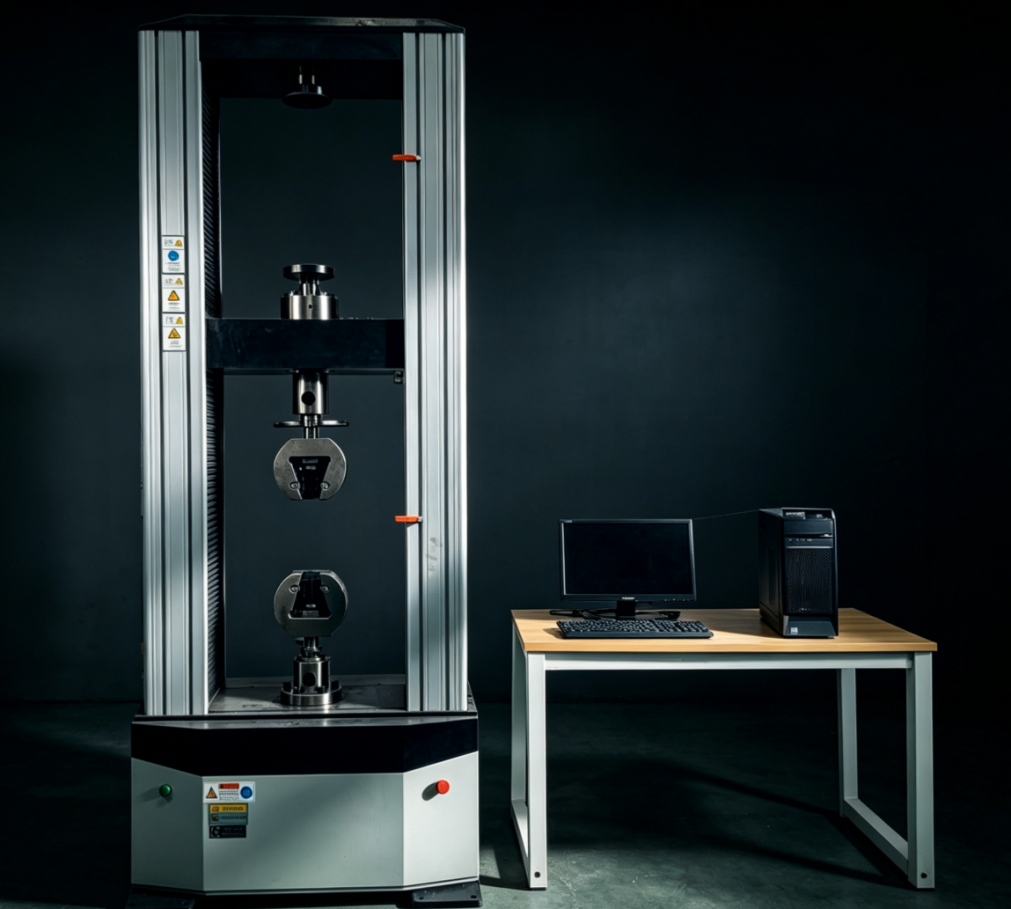

6. PU 皮革质量检测与品质规范
PU 皮革成品品质依靠多项理化检测进行判定。
常规检测项目清单：
- 拉伸强度、断裂伸长率
- 撕裂强度（梯形法、单舌法）
- 耐磨性能（马丁代尔、泰伯耐磨测试）
- 耐曲折性能（Ross、MIT 测试法）
- 耐摩擦色牢度、耐光色牢度
- 层间剥离强度
- VOC 挥发性有机物释放量
任意一项检测不达标，都代表配方配比、固化工艺或者原材料存在缺陷。采购方在确认大批量投产前，应当索要完整检测报告作为参考依据。
7.小结
从基布预处理到涂层涂布，从烘干固化到压纹整理，PU皮革的诞生是材料配方、工艺参数与生产设备三者精密配合的结果。每一道工序的工艺标准能否稳定落地，都直接关系到最终成品能否通过各项理化检测、满足不同应用场景的品质要求。
海峰聚氨酯设备深耕聚氨酯涂布与发泡设备领域近40年，产品覆盖从供料、计量、涂布、发泡的全流程关键工序，以稳定的设备运行与可靠的工艺精度，助力每一张PU皮革在产线上稳定诞生。
