印刷辊类灌封件|双组分环氧树脂计量混合设备

面向经材料验证的环氧树脂辊面、辊芯灌封或结构胶层生产;不把所有传墨胶辊笼统归为环氧体系。设备用于双组分环氧树脂与固化剂的调温、计量、混合和定量灌注,可服务印刷装备中的辊类灌封件、绝缘辊芯、结构胶层或其他已确认采用环氧体系的部件。胶印、柔印和凹印中的传墨胶辊常采用橡胶或聚氨酯等弹性材料。

≤0.3% 比率精度

配比/计量指标取自最终审校资料:目标配比偏差≤0.5%;仅适用于协议约定的物料、温度、背压和稳定流量段;适用材料与吐出窗口以技术确认单为准。

PLC + HMI控制

PLC + 触摸屏;配方、温度、流量/转速、报警和校准记录按配置提供

独立温度控制

树脂、固化剂及管路分别控温;设定值以 TDS 和目标黏度为准,避免过热缩短适用期

1A1B 模块化配置

组分数量及辅助料路按配方确认:1A1B 独立回路;色浆或液体助剂仅在相容性和计量方案确认后选配。

有存货 4-6周交付 1年质保
印刷辊类灌封件项目化计量、混合与过程控制方案

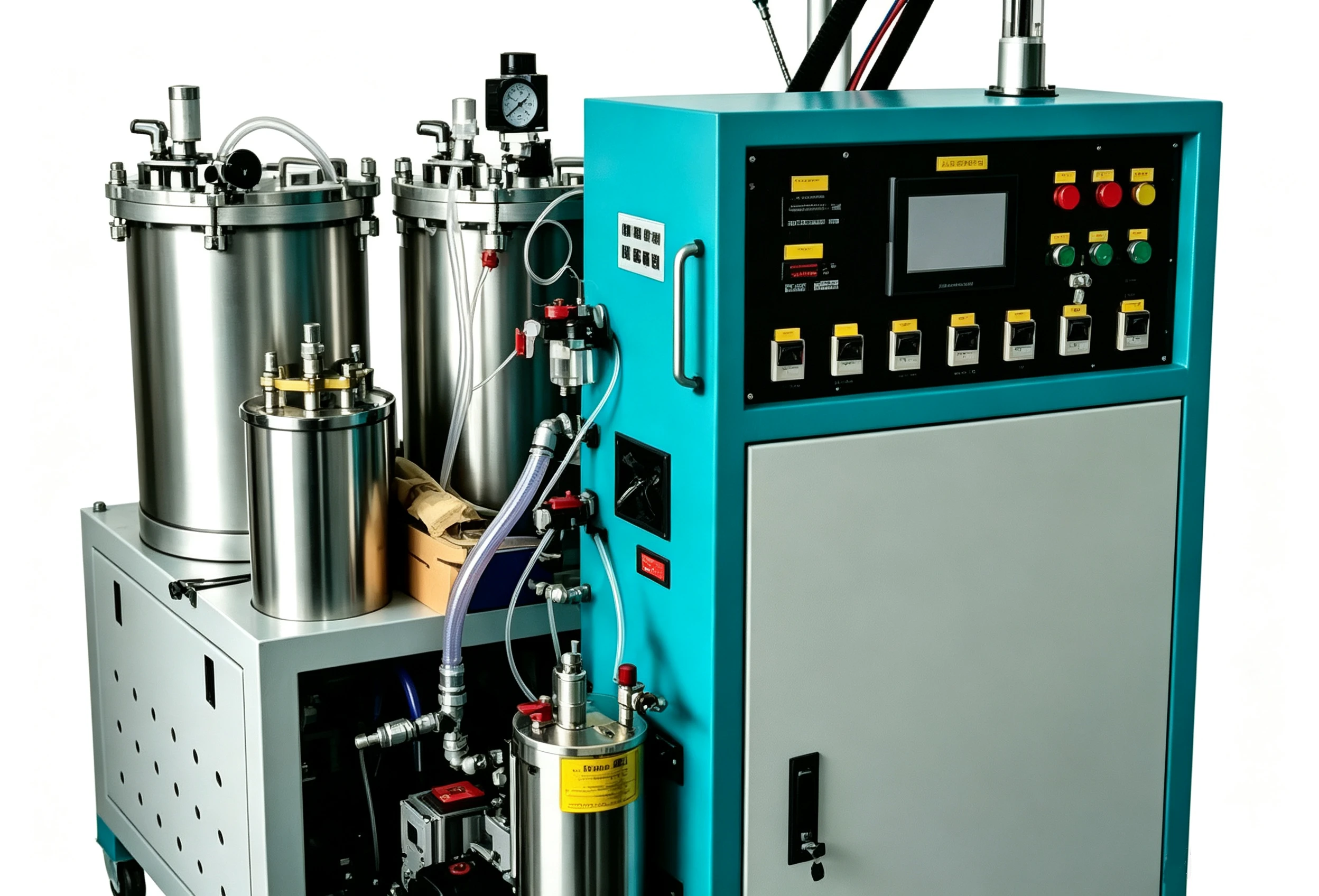

环氧树脂计量混合灌注机(印刷辊类部件)

面向经材料验证的环氧树脂辊面、辊芯灌封或结构胶层生产;不把所有传墨胶辊笼统归为环氧体系。

设备用于双组分环氧树脂与固化剂的调温、计量、混合和定量灌注,可服务印刷装备中的辊类灌封件、绝缘辊芯、结构胶层或其他已确认采用环氧体系的部件。胶印、柔印和凹印中的传墨胶辊常采用橡胶或聚氨酯等弹性材料,是否适合环氧树脂必须根据辊面功能、硬度、介质、线速度和接触压力单独确认。

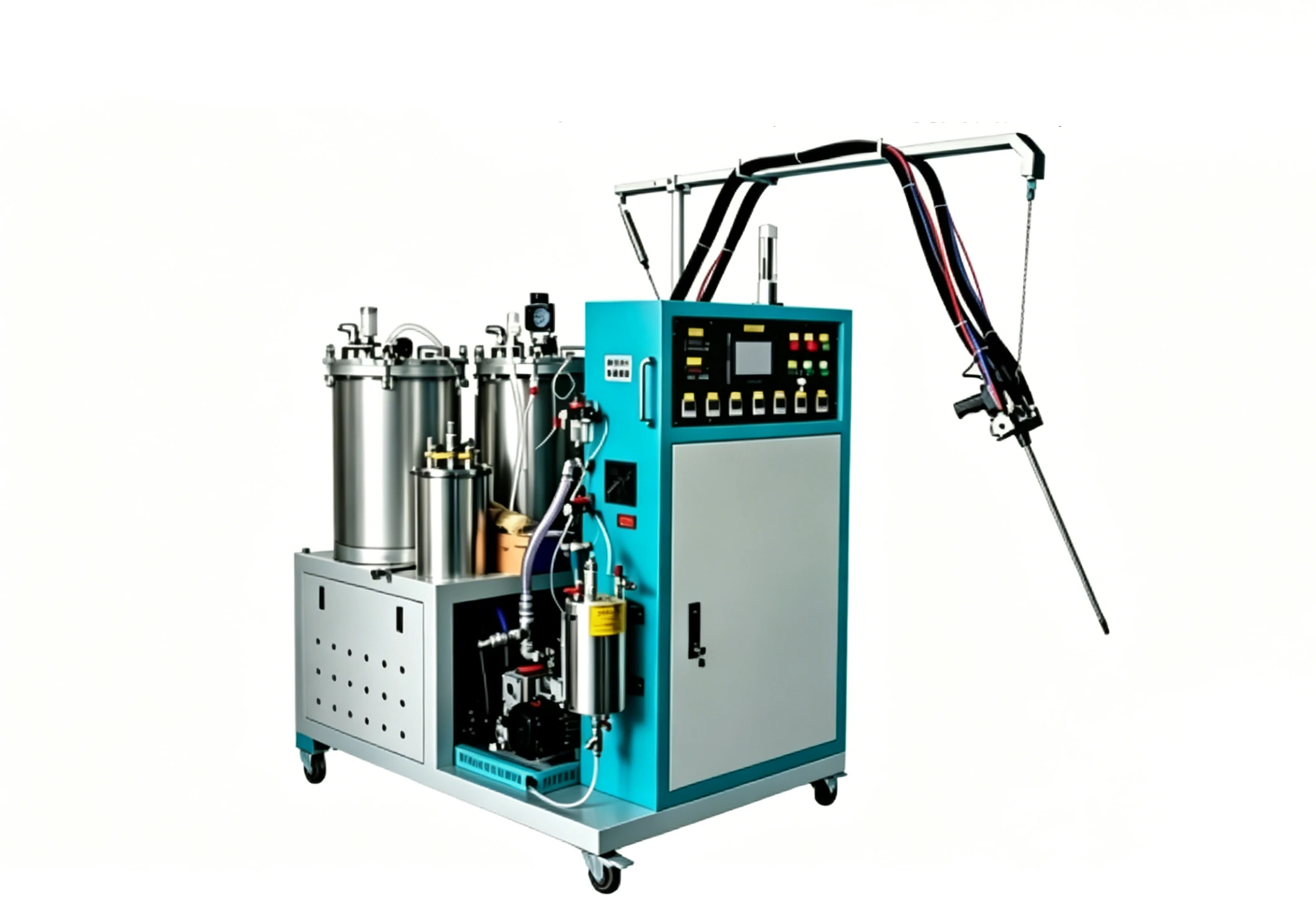

环氧树脂计量混合灌注机(印刷辊类部件)

99.2%

运行时间可靠性

从工艺确认到稳定生产

原料与辊芯准备

确认树脂/固化剂 TDS,完成辊芯清洁、粗化、底涂和预热,并控制原料含水与气泡。

校准与工艺设定

按质量比校准 A/B 吐出量,设定料温、单次注料量、混合方式和允许操作时间。

计量混合与灌注

在适用期内连续、稳定地注入模具,控制流路并配合模具排气,避免局部缺料和过度放热。

固化与检验

按材料要求完成固化和后固化,再进行外观、硬度、粘接、尺寸、圆跳动及动平衡检验。

获取印刷辊类灌封件工艺配置与报价

联系我们
HF-Epoxy-1A1B-PrintingRoller 项目配置基准

技术规格

以下数值代表产品族或可选配置范围;最终泵组、精度、功率、材料兼容性和验收方法以技术协议为准。

Technical Parameter HF-Epoxy-1A1B-PrintingRoller
产品型号 HF-Epoxy-1A1B-PrintingRoller
适用材料体系 双组分环氧树脂/固化剂体系;固化剂类型和温度窗口以原料 TDS 为准
参考吐出量 40~800 g/s
配比设定 按原料供应商规定的质量比设定并进行 A/B 吐出校准
料罐/供料 100 L / 150 L
组分配置 1A1B 独立回路;色浆或液体助剂仅在相容性和计量方案确认后选配
混合方式 静态混合或低剪切动态混合;转速/混合元件按黏度、适用期与放热试验确定
温度控制 树脂、固化剂及管路分别控温;设定值以 TDS 和目标黏度为准,避免过热缩短适用期
计量/配比精度 目标配比偏差≤0.3%;仅适用于协议约定的物料、温度、背压和稳定流量段
清洗与停机 相容清洗剂循环/冲洗 + 气体吹扫;配置密闭废液收集,清洗剂按 SDS 选择
装机功率 5.5~8 kW
整机重量 以最终配置图和装箱清单为准
控制与数据 PLC + 触摸屏;配方、温度、流量/转速、报警和校准记录按配置提供
合规与随机文件 按项目交付技术协议、使用维护资料及约定的检验记录。
质保 按正式合同和技术协议执行。
为什么选择海峰

关键设备特性

先进的工程设计在生产效率、产品质量和运营效率方面带来可量化的优势。

精密计量与配比

齿轮泵或适配黏度的计量泵分别控制树脂与固化剂,配合吐出校准,可提高配比和单次注料的重复性。

树脂侧调温、管路保温和可选真空脱气

树脂侧调温、管路保温和可选真空脱气有助于稳定黏度并减少夹带空气;辊芯预处理、模具排气和固化制度仍是孔隙与粘接质量的关键。

均匀混合质量

可采用静态混合或低剪切动态混合,避免把高转速本身当作环氧混合质量的保证;混合方式按黏度、适用期和放热风险选择。

工艺温度窗口

PLC 可保存经验证的配方、温度、流量和灌注时间,便于多规格辊件换型和批次追溯,PLC + 触摸屏;配方、温度、流量/转速、报警和校准记录按配置提供*

换料与清洗管理

相容清洗剂循环/冲洗 + 气体吹扫;配置密闭废液收集,清洗剂按 SDS 选择

用材料与节拍数据完成设备选型

提交环氧树脂与固化剂牌号、混合黏度及适用期、辊径、胶层/灌封层厚度、单件用量与节拍、辊芯材质、表面处理、模具与排气方案、接触油墨/清洗剂、线速度、压力和验收方法,由工程团队核对计量泵、混合方式、温控和自动化边界。

按应用对象、质量痛点、设备适配与验收指标组织

印刷辊类灌封件典型应用

印刷装备制造 辊筒维修 电气辊件生产 小批量辊件开发

提交产品图纸与原料信息,获取针对性配置建议

获取方案
技术支持

常见问题

这套设备是否适合处理经验证的双组分环氧树脂/固化剂体系;固化剂类型和温度窗口以原料 TDS 为准,配方切换前应确认哪些条件?
可以在材料黏度、反应活性、温度和吐出量处于已确认工艺窗口时使用。排查顺序:先核对组分与配比,再确认料温、黏度和可使用时间,最后用小批试注验证混合与固化。解决思路:把合格窗口固化为配方并锁定关键报警。设备边界:材料化学相容性和最终制品性能仍需原料商及制品验证确认。
连续生产时出现配比、单件重量或密度漂移,应如何处理?
应先暂停扩大生产并隔离异常批次。排查顺序:确认料温与黏度是否稳定,检查供料液位、过滤器、吸入口漏气和回流压力,再校验计量泵/称重结果与混合头状态。解决思路:消除供料脉动和温差后重新标定,在低、中、高吐出点复核。设备边界:配方容差和抽检频次由制品质量标准确定。
实际生产出现“辊件灌注后出现气泡、局部过热或粘接失效”时,现场应按什么顺序排查?
先保留异常样件和对应批次数据,不应只通过提高用量掩盖缺陷。排查顺序与解决思路:先核对树脂含气和黏度,再检查适用期、一次灌注体积、辊芯表面处理、模具排气与固化曲线;整改后以小批样件复核外观、尺寸及外观、孔隙、粘接、硬度、尺寸、圆跳动及动平衡。设备边界:设备负责稳定计量、混合与过程控制,模具、原料状态和后固化条件必须同步纳入验证。
换料、换色或计划停机时,怎样降低交叉污染和清洗风险?
应按照已确认的停机窗口和清洗规程执行,不能把所有材料都视为可采用同一种清洗方式。资料配置为:相容清洗剂循环/冲洗 + 气体吹扫;配置密闭废液收集,清洗剂按 SDS 选择。排查顺序:确认材料可使用时间与兼容性,回收或排空可用物料,再按规定处理混合头、管路和过滤件。设备边界:清洗介质、废液处置和人员防护必须遵循 SDS 与工厂 EHS 规定。
如何根据产能和制品规格选择吐出量及配置?
选型应以单件用量、允许灌注时间和并行工位数计算峰值流量,而不是只比较设备最大吐出量。资料参考吐出量为:40~800 g/s。技术确认至少需要:环氧树脂与固化剂牌号、混合黏度及适用期、辊径、胶层/灌封层厚度、单件用量与节拍、辊芯材质、表面处理、模具与排气方案、接触油墨/清洗剂、线速度、压力和验收方法。解决思路:预留稳定调节余量,并在低、中、高负载点进行验收。设备边界:超出已确认材料、配比或流量窗口时应重新选泵并复核混合能力。
