风电叶片复合材料结构|环氧树脂计量混合与真空灌注供料系统
为风电叶片壳体、腹板等复合材料真空灌注工艺提供受控的树脂/固化剂计量混合与供料。设备用于低黏度环氧灌注树脂与配套固化剂的调温、计量、混合、可选脱气及多点供料,可与叶片模具的真空袋、导流介质、树脂管网和真空系统协同。玻璃纤维、碳纤维和芯材属于预先铺放在模具中的干式增强材料,不应加入计量机料罐。
≤0.3% 比率精度
配比/计量指标取自最终审校资料:目标配比偏差≤0.3%;在规定物料、温度、背压和流量段内验收;适用材料与吐出窗口以技术确认单为准。
PLC + HMI 控制
PLC + HMI;配比、温度、瞬时/累计用量、批次、报警与数据接口可项目化配置
独立温度控制
按 TDS 控制到满足灌注黏度的最低必要温度,并进行反应放热与停机滞留评估
2A2B模块化配置
组分数量及辅助料路按配方确认:项目化树脂/固化剂回路;2A2B 仅表示备用或多配方回路,不表示向树脂中加入纤维。

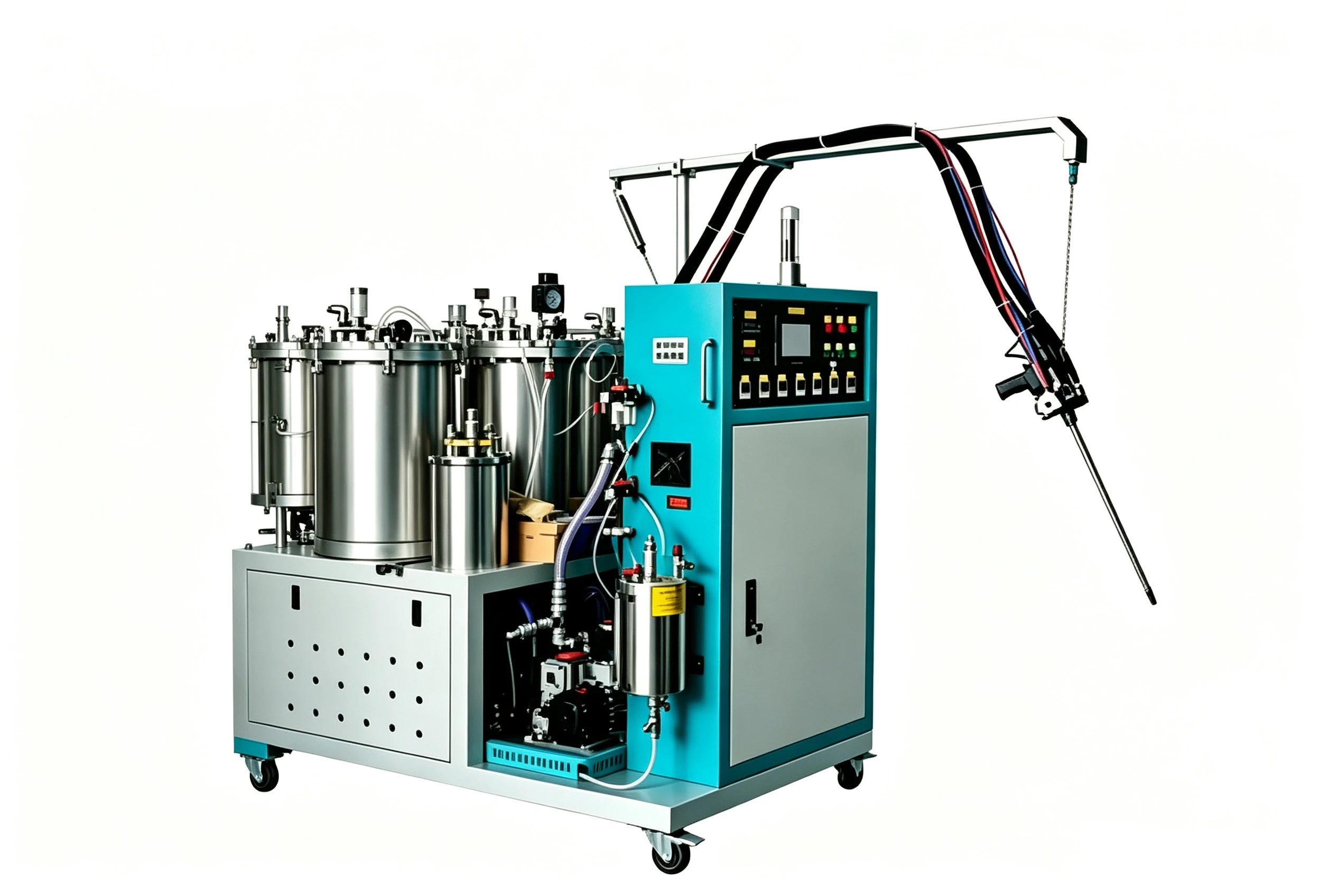

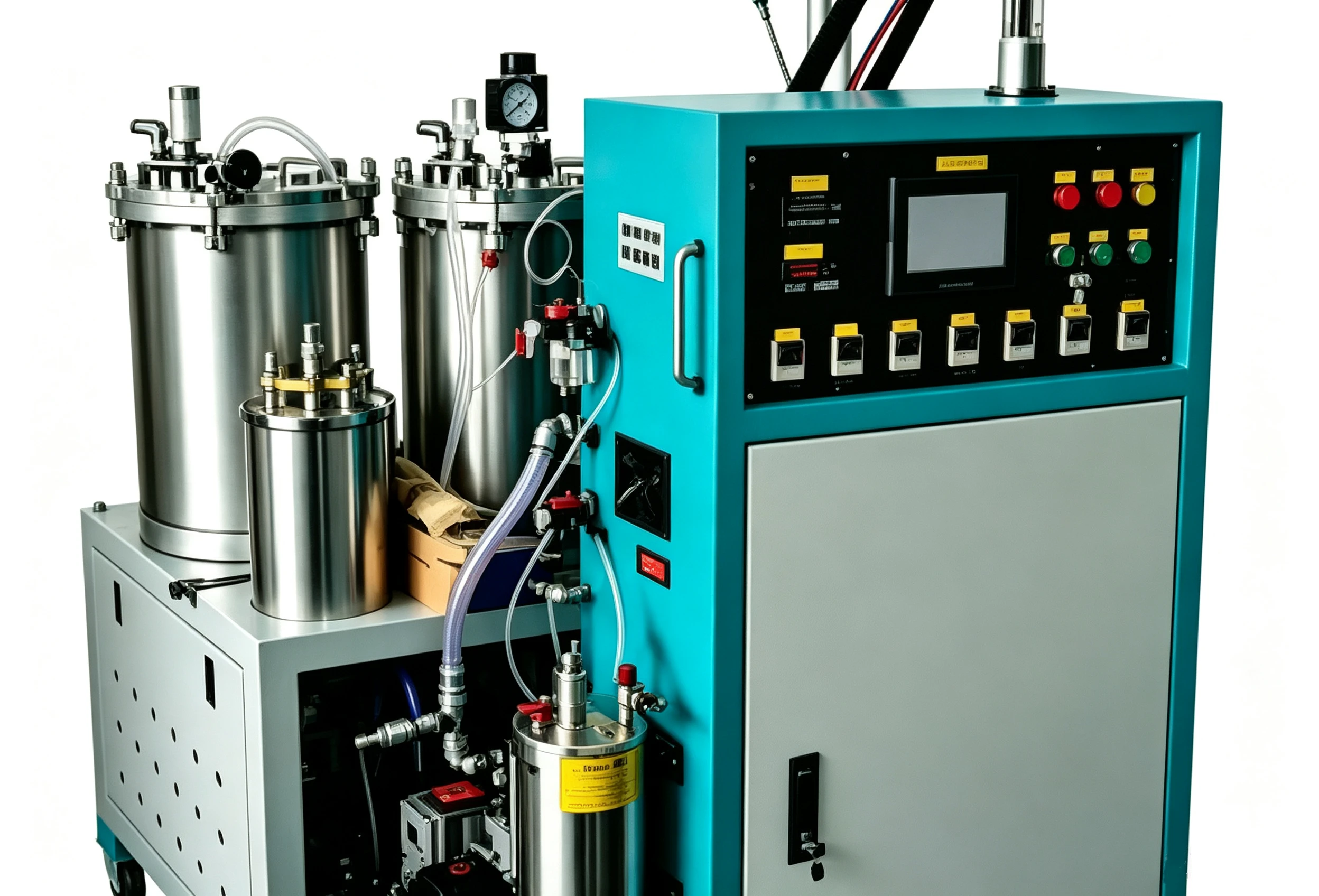

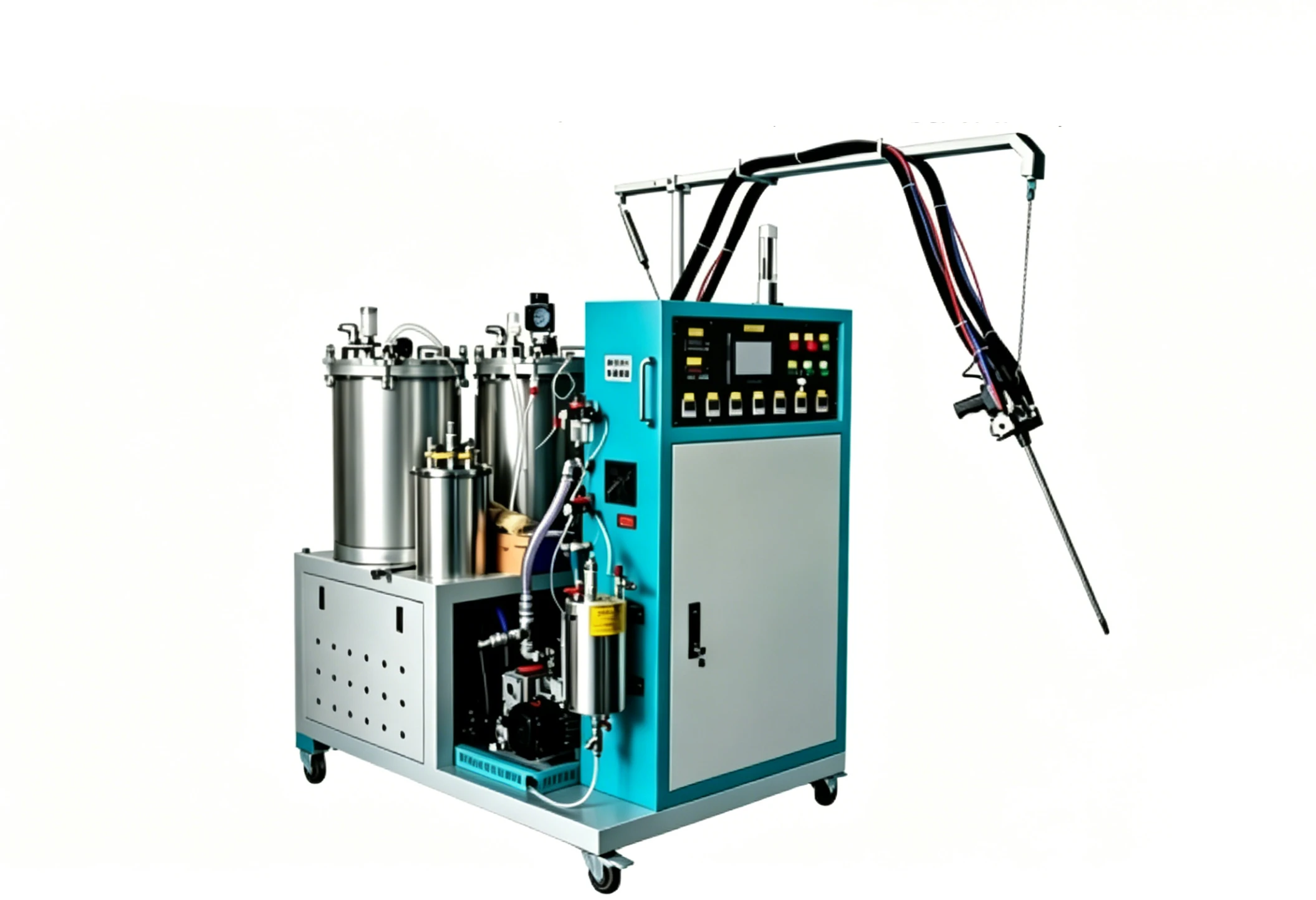

风电叶片环氧树脂计量混合与灌注供料系统
为风电叶片壳体、腹板等复合材料真空灌注工艺提供受控的树脂/固化剂计量混合与供料。
设备用于低黏度环氧灌注树脂与配套固化剂的调温、计量、混合、可选脱气及多点供料,可与叶片模具的真空袋、导流介质、树脂管网和真空系统协同。玻璃纤维、碳纤维和芯材属于预先铺放在模具中的干式增强材料,不应加入计量机料罐。
从工艺确认到稳定生产
铺层与真空准备
完成玻纤/碳纤、芯材、导流层、真空袋和树脂管路铺设,进行保压与泄漏检查。
树脂调温与校准
按灌注树脂 TDS 调整温度和黏度,校准树脂/固化剂质量比并确认适用期。
计量混合与真空灌注
设备连续供给已混合树脂,模具真空系统驱动树脂浸润增强材料,并监控流前、用量和压力。
固化与质量验证
按固化曲线完成加热/保温,检查灌注记录、孔隙、树脂含量、固化度和关键结构区域。
获取风电叶片复合材料结构工艺配置与报价
联系我们技术规格
以下数值代表产品族或可选配置范围;最终泵组、精度、功率、材料兼容性和验收方法以技术协议为准。
| Technical Parameter | |
|---|---|
| 产品型号 | HF-Epoxy-2A2B-WindPowerBlade |
| 适用材料体系 | 风电叶片用低黏度环氧灌注树脂及其配套固化剂;不得将干纤维作为机内计量组分 |
| 参考吐出量 | 200~3000 g/s |
| 配比设定 | 按树脂体系规定质量比设置;更换胺类/酸酐类固化剂时需独立兼容性、清洗与工艺验证 |
| 料罐/供料 | 220 L / 300 L |
| 组分配置 | 项目化树脂/固化剂回路;2A2B 仅表示备用或多配方回路,不表示向树脂中加入纤维 |
| 混合方式 | 低滞留静态混合优先;动态混合仅在材料和适用期试验通过后使用 |
| 温度控制 | 按 TDS 控制到满足灌注黏度的最低必要温度,并进行反应放热与停机滞留评估 |
| 计量/配比精度 | 目标配比偏差≤0.3%;在规定物料、温度、背压和流量段内验收 |
| 清洗与停机 | 可更换静态混合元件或相容清洗剂受控冲洗;树脂废料和清洗废液密闭收集 |
| 装机功率 | 15~22 kW |
| 整机重量 | 以最终模块和安装布置图为准 |
| 控制与数据 | PLC + HMI;配比、温度、瞬时/累计用量、批次、报警与数据接口可项目化配置 |
| 合规与随机文件 | 按项目交付技术协议、使用维护资料及约定的检验记录。 |
| 质保 | 按正式合同和技术协议执行。 |
关键设备特性
先进的工程设计在生产效率、产品质量和运营效率方面带来可量化的优势。
精密计量与配比
树脂与固化剂采用独立计量回路,可根据叶片尺寸、灌注时间和树脂适用期配置单点或多点供料。
工艺温度窗口
树脂温度与黏度受控,有助于保持稳定流动和纤维浸润;加热上限必须服从材料 TDS、反应放热和大体积灌注安全评估。
均匀混合质量
优先采用低滞留静态混合或经验证的低剪切混合方案,降低空气卷入和局部升温风险。
配比稳定控制
可记录批次、配比、温度、累计用量和报警信息,为叶片灌注过程追溯提供设备侧数据。PLC + HMI;配比、温度、瞬时/累计用量、批次、报警与数据接口可项目化配置
可更换静态混合元件、受控冲洗、废液密闭收集
更换静态混合元件或相容清洗剂受控冲洗;树脂废料和清洗废液密闭收集
用材料与节拍数据完成设备选型
提交环氧树脂/固化剂牌号、黏度曲线、适用期和固化曲线、叶片长度、单模树脂用量、目标灌注时间与供料点数量、模具温控、真空管网、树脂陷阱和泄漏率要求、批次追溯、冗余泵组、报警与数据接口要求,由工程团队核对计量泵、混合方式、温控和自动化边界。
风电叶片复合材料结构典型应用
叶片壳体制造 腹板制造 梁帽区域制造 叶片工艺开发
