在PU人造革改色施工中，边角爆皮、弯折开裂是最常见、也最让从业者头疼的售后问题。不少产品刚完工时漆面光洁饱满，但交付使用后，随着沙发落座、箱包开合等日常弯折，漆膜很快便出现细密龟裂、直线断裂甚至大块剥落。
究其根本，这类故障的核心本质并非附着力不足，而是柔性基材与硬质漆膜的力学性能严重不匹配。除此之外，漆膜过厚导致的内应力蓄积、干法与湿法人造革表层结构的差异、边角应力集中、低温环境脆化以及固化剂配比不当，都是加速开裂的重要诱因。
要彻底解决这一问题，整体优化核心逻辑为：提升漆膜柔韧性、控制涂层厚度、消除边角应力集中，从基材预处理、漆料配方、喷涂工艺、后期处理、破损修复五大维度落地整改。
接下来，海峰聚氨酯设备将凭借多年的从业经验，全方位拆解问题出现的成因，并逐一给出可落地、标准化的技术解决方案。
一、故障核心成因深度解析
1. 涂层硬度与基材柔韧性不匹配（核心主导因素）
沙发专用PU革日常使用中需持续承受弯折、拉伸形变，最大弹性形变幅度可达20%-30%；箱包PU革边角在开合、挤压过程中，表层受拉伸力、内层受压缩力，形变特征显著。
改色喷涂形成的漆膜普遍具备高Tg值，整体质地坚硬、脆性大；而底层PU基材特性截然相反，质地柔软、韧性优异、低Tg值。

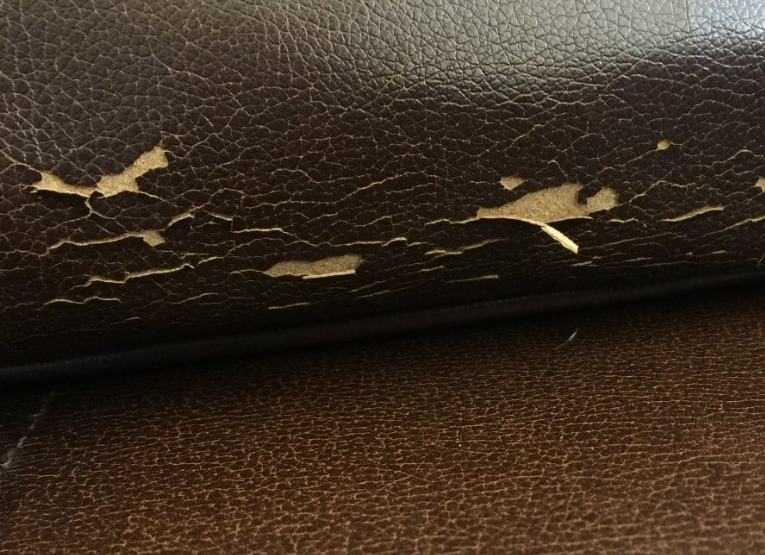

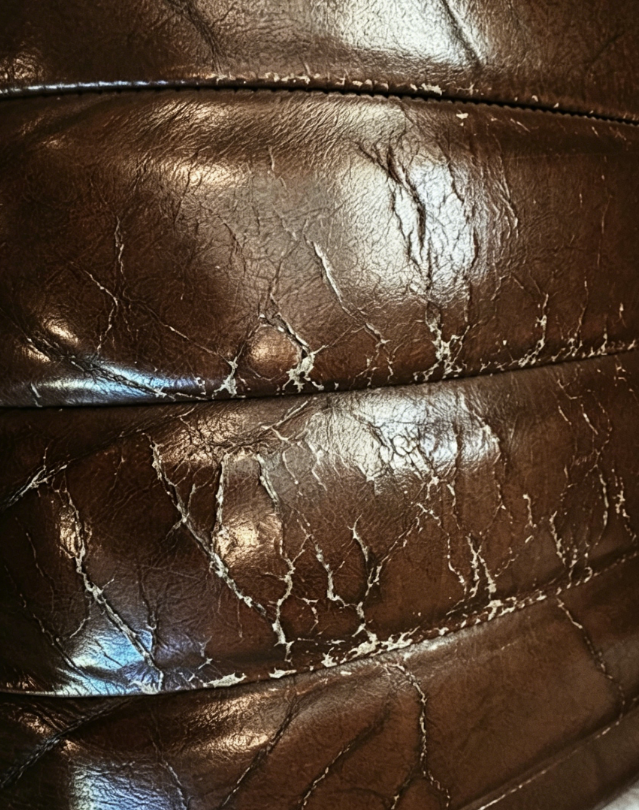

二者性能反差是问题根源：基材弯折形变时，柔性底材可自由伸缩变形，但硬质漆膜无法同步延展，会在漆膜内部产生细微裂纹。随着使用频次增加，微裂纹持续扩张、连通，最终形成类似干涸河床的龟裂纹路。其中，边角位置弯折形变幅度最大、应力最为集中，因此会率先出现漆膜崩裂、翘皮、脱落等爆皮现象。
2. 漆膜过厚堆积引发内应力蓄积
实际改色作业中，为彻底遮盖基材底色、提升漆面饱满度，常出现单次喷涂过厚、多层喷涂叠加过厚的操作问题。
漆膜固化阶段会因溶剂挥发、树脂交联反应产生体积收缩，涂层厚度越大，内部蓄积的收缩应力就越高。常态下，漆膜自身强度可暂时抵消内部应力，一旦受到弯折外力作用，内外应力叠加会瞬间突破漆膜断裂极限，形成贯穿性裂纹。尤其箱包、沙发边角位置，漆液易自然流淌堆积更容易变厚，内应力更高，是爆皮缺陷的高发区域。
3. 干法、湿法PU结构差异引发的不同失效表现
干法与湿法PU人造革表层结构不同，改色后的开裂、爆皮形态和诱因存在明显区别，具体差异如下：
| 材质类型 | 表层结构特征 | 弯折开裂、爆皮专属诱因 |
| 干法PU | 表层附着20-50μm致密面层，结构近似塑料薄膜，表面光滑、渗透性极差 | 改色漆仅能附着于基材最表层，无法渗透结合。基材弯折时，会直接带动表层改色漆同步断裂，最终形成沿弯折轨迹分布的直线型裂纹 |

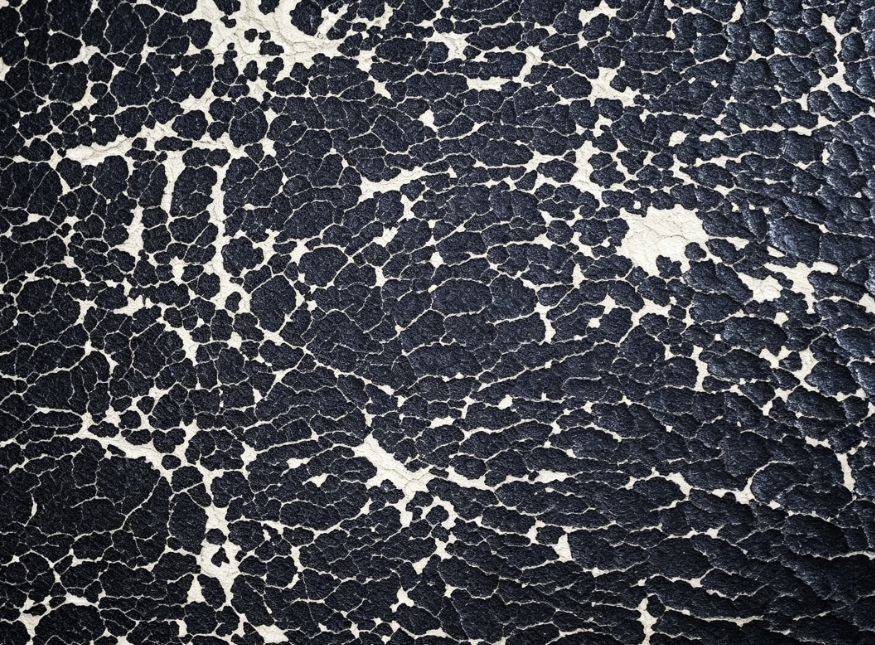

| 湿法PU | 表层为0.5-2mm多孔海绵状泡孔结构，质地柔软、压缩回弹性能优异 | 改色漆可渗入泡孔形成锚固结构，基础附着力良好，但基材软度高、压缩形变大。反复弯折过程中，泡孔持续压缩回弹，若改色漆弹性不足，会因周期性拉伸压缩产生疲劳损伤，最终形成细密网状裂纹 |
4. 边角预处理不到位，存在应力奇点

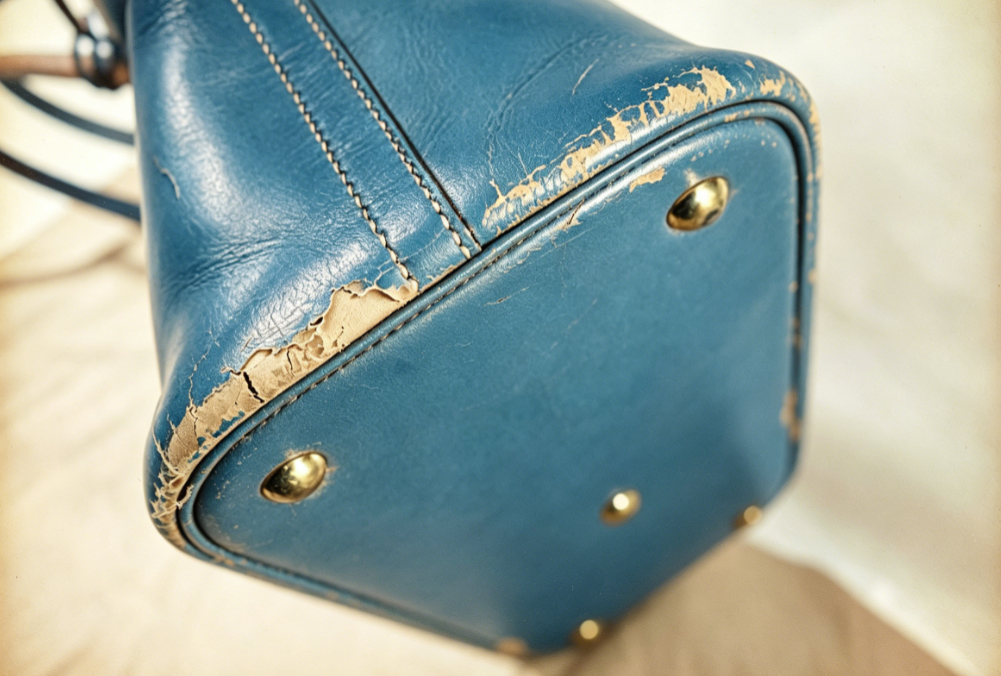

沙发扶手、箱包边角等部位，使用时弯折形变角度可达90°-180°，是整体产品形变最剧烈的位置。若改色施工前，未对尖锐棱角进行倒角打磨、未做包边优化处理，漆膜会贴合锐角形成应力奇点，该位置应力值会急剧飙升。即便轻微弯折，也会率先触发漆膜开裂，且裂纹会持续向周边扩散，最终造成大面积漆膜脱落爆皮。
5. 低温使用环境加剧漆膜脆裂

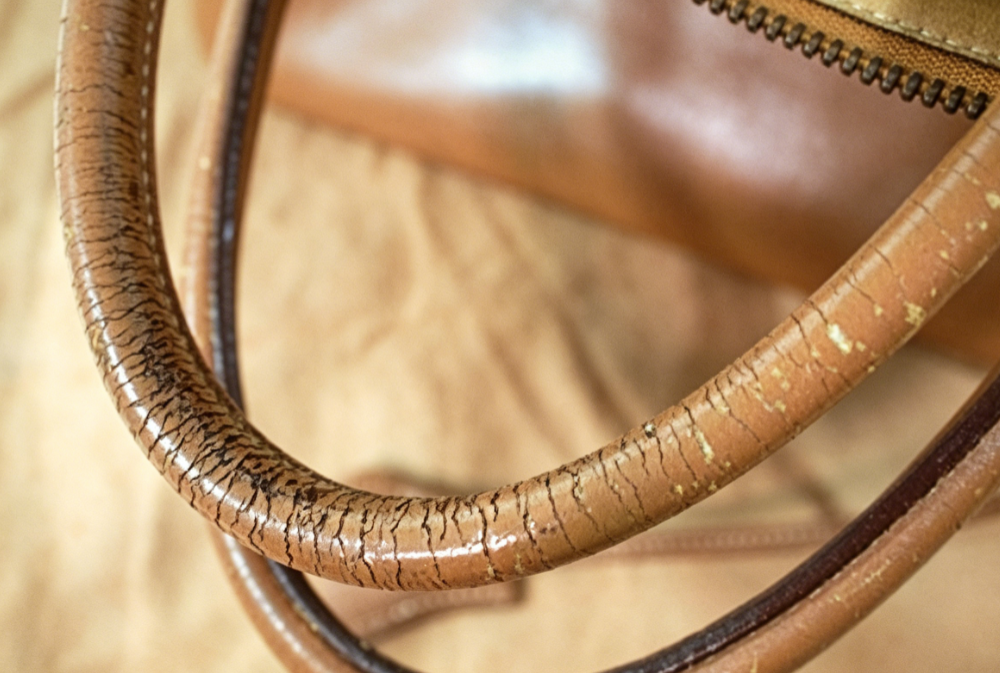

绝大多数PU改色漆的韧性会随温度降低大幅衰减。冬季低温环境下，开合箱包、落座沙发等常规弯折动作，都会导致脆性漆膜直接脆断。初始裂纹产生后，后续反复的形变动作会持续扩大裂纹范围，加速恶化。
6. 漆膜固化不充分或固化剂品质不达标
双组份PU改色漆的固化效果高度依赖配比精度与原料品质。固化剂添加量不足，会导致漆膜固化不完全，出现发软、发粘问题；固化剂添加过量，则会让漆膜交联度过高，质地过硬、脆性加剧。若使用劣质固化剂，会造成交联密度分布不均，形成多处结构薄弱点，弯折受力时，薄弱位置会率先开裂破损。
二、系统性优化解决方案
第一步：基材预处理——释放残余应力，优化边角结构
| 预处理项目 | 具体操作规范 | 解决的核心问题 |
| 边角倒圆打磨 | 采用240目砂纸粗磨、400目砂纸精磨的方式，将箱包、沙发尖锐棱角打磨为圆弧半径R≥2mm的圆润结构，消除锋利边角 | 消除边角应力奇点，杜绝局部应力集中引发的爆皮、开裂问题 |
| 整体精细打磨 | 使用800-1000目细砂纸对基材整体轻磨，去除表面残留离型剂，但需要在打磨过程中注意力度，防止磨穿干法PU面层露出基材纤维底布 | 构建表面物理锚固结构，弱化原有硬化层 |
| 预弯折应力释放 | 针对边角、扶手等高频形变区域，手动反复弯折10-20次，提前释放PU基材成型残留的记忆应力 | 避免改色完工后，首次大角度弯折导致基材剧烈形变、撕裂漆膜 |
第二步：漆料配方优化——提升韧性
配方调整是解决弯折开裂问题的关键技术手段，通过优化原料选型与配比，让漆膜具备跟随基材形变的弹性能力。
| 配方调整项 | 具体操作标准 | 优化效果 |
| 选用软质PU树脂 | 摒弃硬质、高光泽脆性树脂，优先选用Tg值≤-20℃的脂肪族PU树脂，手感柔软、回弹性优异 | 漆膜可跟随基材弯折而不开裂 |
| 添加增塑剂/增韧剂 | 在改色漆体系中掺入5%-15%聚酯/聚醚型增塑剂（DINP、己二酸酯等）或弹性体改性剂 | 大幅提升漆膜拉伸性能，弯折拉伸形变超200%仍不发生断裂 |
| 微调固化剂配比 | 双组份PU将NCO/OH配比由标准1.0-1.1下调至0.9-0.95，采用轻微欠固化配比 | 适度降低漆膜交联密度，保留一定塑性空间，以轻微牺牲硬度为代价，提升柔韧性 |
| 水性漆专项调配 | 水性PU漆本身成膜柔软但内聚力不足，可添加2%-5%氮丙啶、碳化二亚胺类水性交联剂 | 强化内部结合强度，避免漆膜撕裂、脱落问题 |
第三步：喷涂工艺优化——遵循薄涂原则
| 施工原则 | 核心操作要点 | 工艺原理 |
| 超薄控厚喷涂 | 单道喷涂干膜厚度控制在10-15μm，整体漆膜总厚度严格控制在50μm以内 | 漆膜厚度越薄，固化内应力越低，弯折时需要的拉伸量也越小 |
| 雾喷打底 | 首道底漆将漆液稀释30%-50%，保持30-40cm距离进行雾喷，形成半透明点状附着层 | 不形成封闭连续漆膜，在基材与漆层之间预留应力缓冲区间，降低形变拉扯力 |
| 边角减薄喷涂 | 优先喷涂产品平面区域，最后用喷枪余雾轻扫边角，避免边角漆液积厚 | 边角为应力核心区域，薄漆膜可有效抗爆皮开裂 |
| 多次薄层叠加 | 3-4次分层喷涂，每次间隔10-15分钟，避免一次性厚涂遮盖底色 | 逐层释放固化收缩应力，避免厚涂引发的内应力蓄积问题 |
第四步：后期增柔处理
| 处理方式 | 具体操作流程 | 适用场景 |
| 柔性面漆喷涂 | 色漆完全干透后，薄涂一层断裂伸长率≥300%的高弹性PU清漆，厚度控制在5-10μm | 全场景适用，重点适配沙发、软包等高频弯折使用的产品 |
| 热风柔化 | 采用60-70℃热风对产品整体均匀吹扫3-5分钟，完成后自然冷却静置 | 促进漆膜内部应力重新均匀分布，消除固化残留应力 |
| 机械预弯折适配 | 漆膜完全固化后，对边角、扶手等关键区域轻柔反复弯折50-100次 | 让漆膜适应基材形变节奏，提前暴露缺陷并修补 |
第五步：爆皮专项修复方案
针对已出现边角漆膜翘起、剥落的爆皮问题，可通过以下步骤局部修复：
- 破损区域清理：用美工刀轻柔铲除已经翘起的漆膜，将破损边缘修整为斜面过渡形态。
- 过渡区域打磨：采用600目砂纸对修复区域周边打磨，打造2-3cm的渐变过渡带。
- 局部分层补涂：采用软质PU漆搭配增塑剂调配修补漆，用喷笔或细毛笔分层薄涂2-3层，每层喷涂范围向周边延展1-2cm，实现无缝过渡。
- 接口融合处理：修补漆面干透后，用热风枪轻微吹软边缘，辅以棉签或手指轻柔按压，淡化修补痕迹，保证漆面平整度与贴合度。
三、快速自查与海峰应急解决方案
| 问题表现 | 核心诱因判定 | 海峰快速整改方案 |
| 弯折后出现细密网状龟裂纹 | 漆膜硬度过高、韧性不足 | 改用软质树脂 + 添加增塑剂 |
| 弯折后出现沿折线分布的笔直单条裂纹 | 干法PU原致密表层开裂，连带漆层断裂 | 打磨破坏原致密表层，重做底漆 |
| 边角轻微弯折即大面积爆皮脱层 | 漆层附着力不足+边角应力集中双重问题 | 边角倒圆打磨并喷涂柔性底漆 |
| 产品使用一段时间后缓慢出现裂纹 | 漆膜疲劳老化，长期形变累积 | 做预弯折处理，之后再喷涂高弹性面漆 |
| 冬季低温开裂严重，夏季无异常 | Tg值偏高，低温环境漆膜脆化 | 更换低Tg值树脂（-30℃以下） |
四、总结
PU人造革改色后弯折开裂、边角爆皮的核心本质是柔性基材与硬质漆膜的力学性能不匹配。该类故障无需侧重提升漆膜附着力，整改核心聚焦于漆膜柔化、减薄、应力优化三大方向。
若产品已出现大面积连片爆皮开裂，说明整体漆层力学适配性完全失效，局部修补无法根治，建议彻底脱漆后按照整套标准化方案重新施工。
注：本文方案仅为技术参考，可根据实际产品工况灵活调整。
