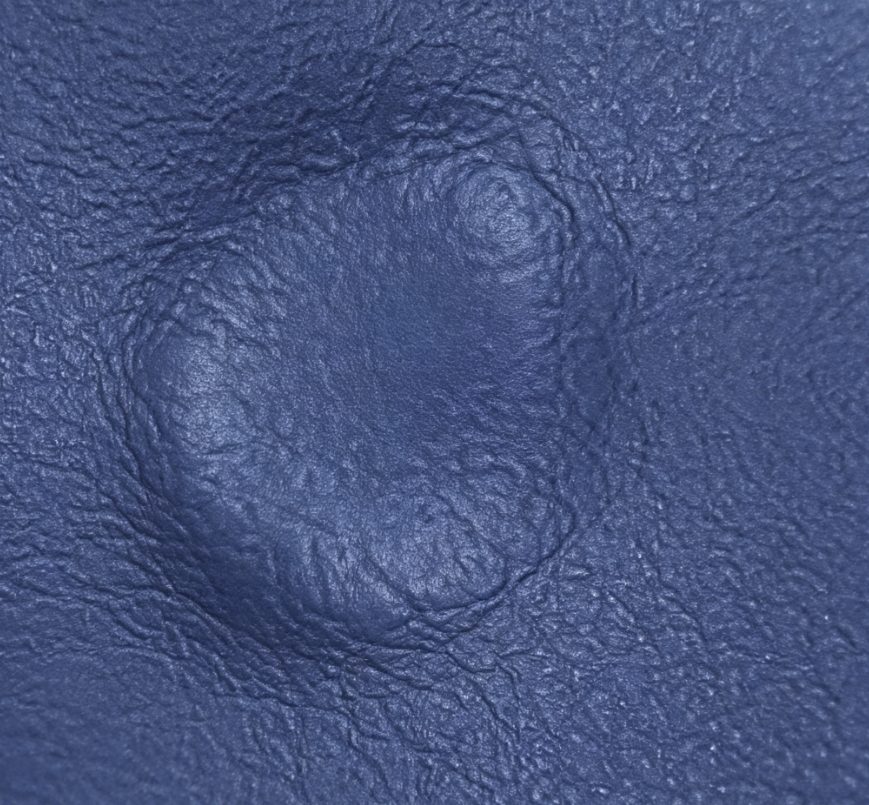

PU人造革改色后受热起泡、鼓包、脱层，本质上是涂层层间附着力失效所致。
本文先从基材特性、施工工艺与使用环境三个维度，系统剖析了四大类核心成因：基材界面附着力失效；溶剂咬底与残留汽化效应；PU材质湿热水解老化；封闭型沙发革的“呼吸效应”。
在此基础之上，文章进一步给出了从基材检测、打磨预处理、底漆喷涂、分层薄涂、低温烘烤等的标准化解决路径。需要特别指出的是，打磨与专用底漆是保障漆面长期耐受阳光暴晒和反复挤压的两道不可替代的关键工序；同时，干法箱包革、湿法沙发革与老化水解革因材质差异悬殊，需要针对性地采取差异化施工策略。
一、核心成因解析
PU革改色后起泡、鼓包、脱层的本质是涂层层间附着力失效，结合基材工艺差异、施工工况及使用环境，可将核心成因分为四大类：
1. 基材界面附着力失效（最普遍原因）
核心诱因：PU革出厂及生产过程中，表面普遍残留辅助助剂。干法PU革为便于脱离离型纸，表层会留存微量离型剂；沙发PU革为提升手感，表层会添加硅助剂。
失效机制：离型剂、手感油等物质会大幅降低基材表面能，导致改色漆无法充分润湿基材表面，喷涂后仅形成假性附着，无牢固结合力。后续遭遇阳光暴晒、热水擦拭等受热工况时，涂层内部应力快速释放，直接出现层间鼓包、起泡、脱层问题。
干湿法PU的不同表现：湿法PU革吸墨性优异，附着力良好，起泡多为底料水解老化导致；干法PU革表层为致密光滑结构，本身表面附着力差，是改色起泡、脱层的高发材质。
2. 溶剂咬底与残留汽化效应
核心诱因：常规改色漆中含DMF、甲苯、丁酮等强溶剂，施工后溶剂会渗透到底层，溶解原有PU树脂结构。
失效机制：若溶剂再还没完全挥发完全就被下一道工序覆盖，后续受热、暴晒时，残留溶剂会快速汽化、体积大幅膨胀，顶起表层漆膜，形成起泡、鼓包缺陷。该问题在湿法PU革中尤为突出，因为其多孔泡孔结构极易藏匿残留溶剂。

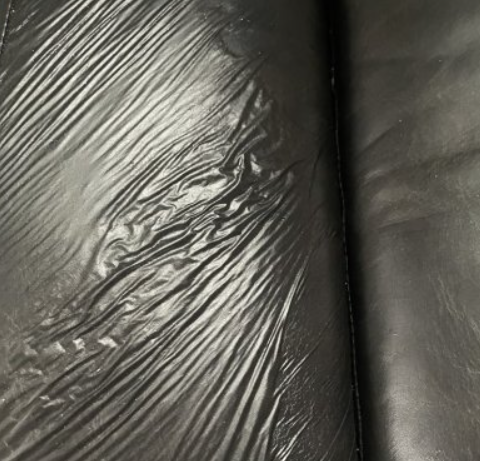

3. PU材质湿热水解老化
核心诱因：长期使用的沙发、箱包PU革，在潮湿、高温环境持续作用下，PU树脂分子链的酯键发生断裂，出现水解老化现象。
失效机制：老化水解后的PU革会出现表面发粘、龟裂、粉化、掉渣等问题，基材自身力学强度完全丧失。在此类失效基材上直接改色，底层断裂的树脂分子链受热后会持续分解产生气体，直接顶起新喷涂的改色涂层，引发大面积起泡、脱层。

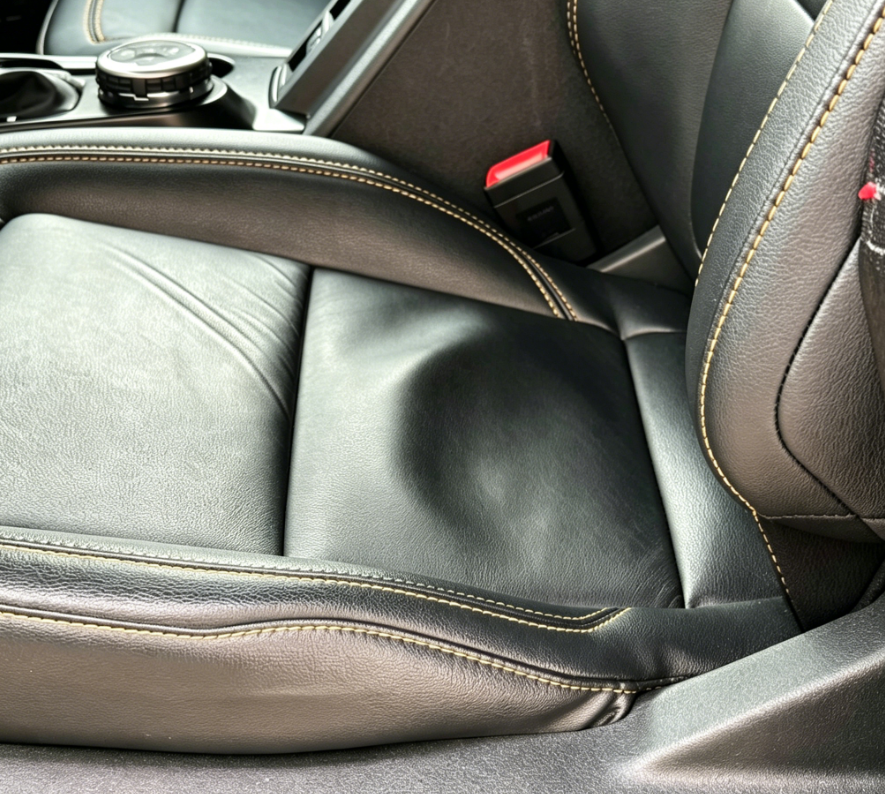

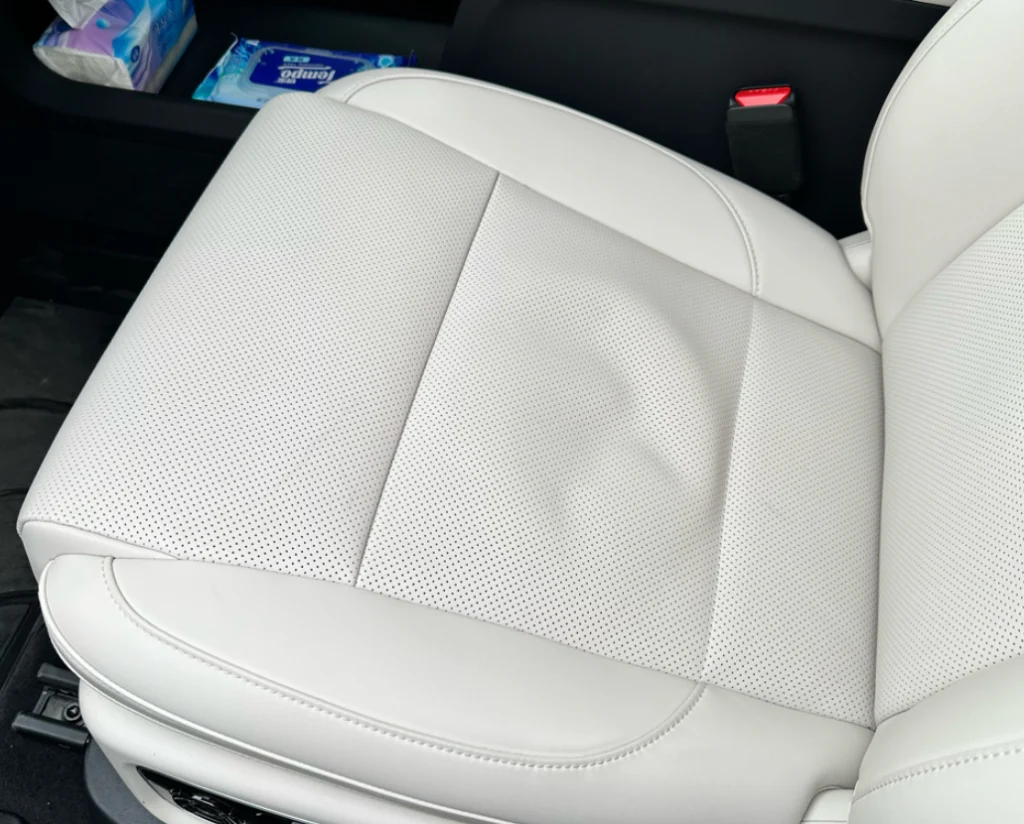

4. 封闭型沙发革的“呼吸效应”
核心诱因：沙发PU革背部贴合海绵、弹性布料，使用过程中受人体坐挤压后，气体会从底层向表面挤压。
失效机制：若改色漆膜喷涂过厚、硬度过高，形成封闭层，使用时产生的热气、压力无法正常向外释放，会持续在革面与涂层之间堆积，最终冲破层间结合力，导致漆膜分层、起鼓。
二、系统性落地解决方案
根据海峰聚氨酯设备的多年经验，针对各类起泡脱层故障，应该统一采用基材预处理+底漆锚定+面漆成膜的标准化改良施工工艺，从源头规避层间失效问题。
第一步：基材检测与预处理（核心前提）
用棉签蘸取甲苯或环己酮，擦拭产品隐蔽位置，若擦拭后表面发粘、掉色，说明表层残留油性离型剂、手感蜡等助剂，需采用含DMF成分的PU专用清洗剂反复擦拭，直至擦拭棉签无任何油污残留。
若溶剂擦拭后底层变得粘手、糊掉，说明PU革已严重水解老化，基材结构彻底失效，此类材质无法修复，改色后必然脱层起泡，建议直接更换面料。
选用1000目及以上细砂纸，沾水轻磨整体，破除表层光滑镜面结构，形成均匀微观磨砂面，大幅提升物理咬合力。
第二步：优化漆料种类，增设过渡层
严禁使用普通油漆、硝基漆等含强溶剂漆料，统一选用专用PU改色漆或水性聚氨酯涂料，从源头避免溶剂咬底问题。
色漆喷涂前，先薄喷一层PU处理剂或聚氨酯底漆，依托底漆的渗透咬合性能，既牢固结合旧涂层，又为后续色漆提供稳定附着基础，实现新老涂层的高效衔接。
第三步：薄涂分层施工，彻底排散残留溶剂
薄涂多次闪干：严格禁止单次厚涂施工，避免表层快速封闭、底层溶剂滞留。统一采用3-4次分层薄喷工艺，每层喷涂间隔5-10分钟，确保层间充分闪干，逐步挥发残留溶剂。

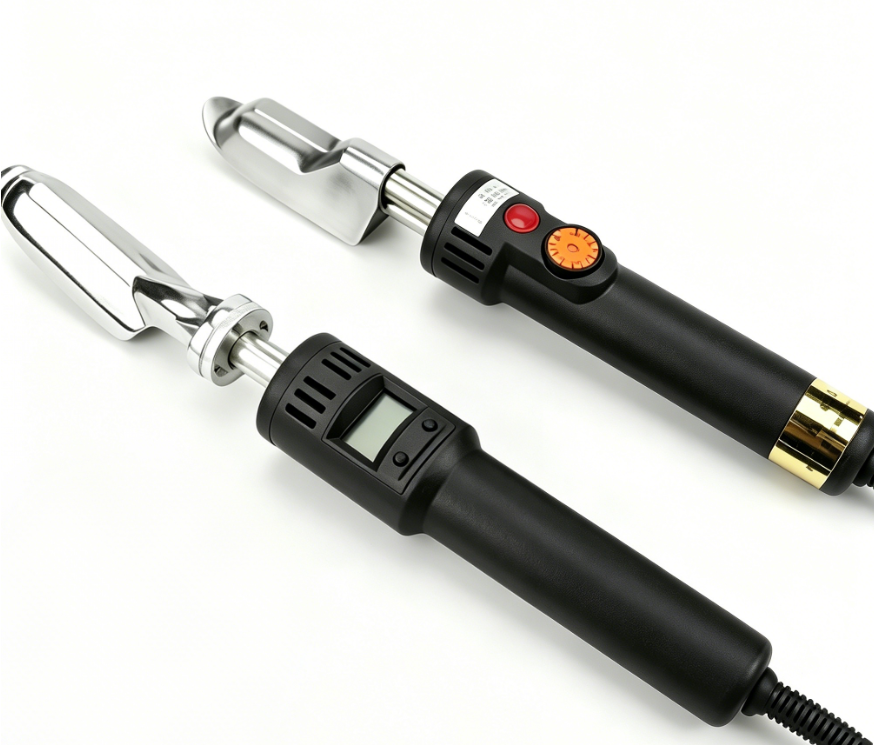

低温辅助烘烤：具备烘烤条件的前提下，可采用50-60℃低温烘烤（手感不烫肤），每层喷涂后及时烘烤，在溶剂汽化起泡前彻底排净残留溶剂。

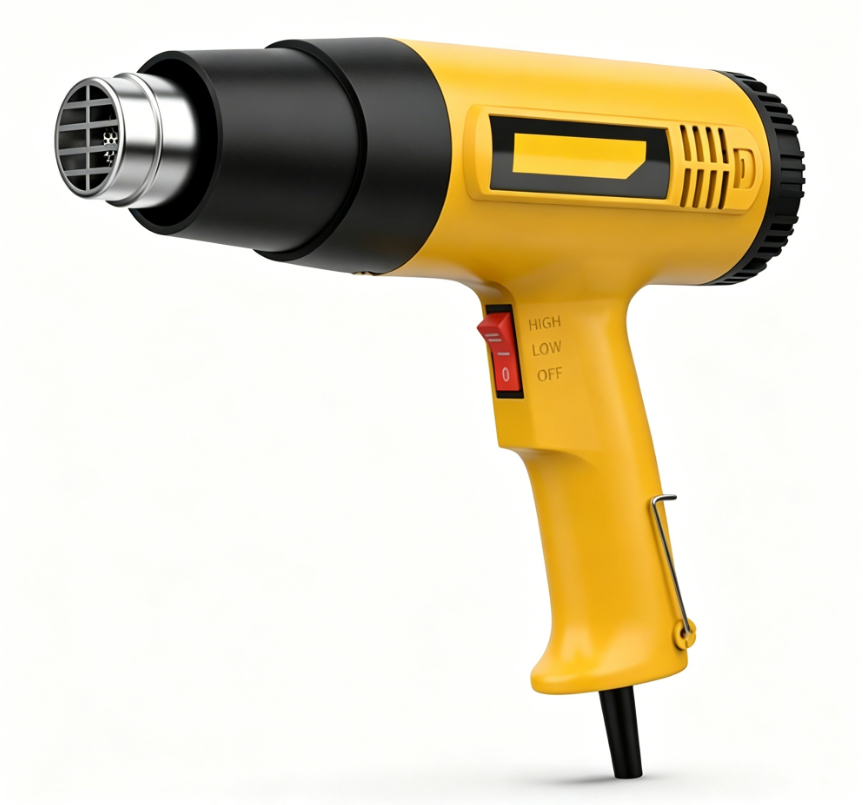

轻微起泡应急处理：针对施工后出现的细微气泡，采用70-80℃中温热风枪吹扫起泡位置，同时用橡胶滚轮快速碾压排气，修复轻微鼓包缺陷。
第四步：针对性优化与破损修复
针对沙发革的优化调整：针对高频拉伸形变的沙发PU革，在改色漆中添加5%-10%聚氨酯增塑剂或软性树脂，提升漆膜弹性，适配基材拉伸形变。
针对已起泡的专项修复：针对成型气泡，用针头刺破泡体排出内部气体，注入专用PU修补胶水，用刮板刮平压实、擦除多余胶液，最后垫布采用80℃低温熨烫定型，严禁高温操作导致基材泡孔塌陷变形。
三、多场景针对性施工对策汇总
| 产品类型 | 核心痛点 | 海峰核心解决对策 |
| 干法箱包PU革（表面是光亮塑料质感） | 表面张力低、光滑致密，漆膜附着力极差，极易脱层起泡 | 操作前进行打磨，用酒精彻底去除表层离型剂，喷涂高附着力的环氧改性底漆 |
| 湿法沙发PU革（表面软质多孔、背面海绵基材） | 表层泡孔密集，易吸附水分、溶剂，受热易形变 | 优先选用水性漆，避免油性溶剂渗入泡孔；若使用油性漆，需先喷涂隔离封闭底漆 |
| 老旧水解PU革（表面龟裂掉粉） | 基材彻底解体，无附着基础 | 不建议修复改色，更换面料为最优方案 |
| 使用数月后起泡（售后故障） | 前期处理不到位、涂层老化、助剂反应失效 | 彻底铲除失效旧涂层，起泡面积超10%时，说明整体漆层老化，需完全脱漆重做。 |
四、总结建议
PU人造革改色起泡、脱层故障的首要诱因是未做基材预处理直接喷涂。若需保障改色漆面耐受阳光暴晒、人体反复坐压挤压，打磨、专用底漆两道核心工序缺一不可。
故障修复层面，轻微局部起泡可采用针管注胶热压的方式修复；若出现大面积鼓包分层，说明表面材质已完全丧失附着力，PU革无法像真皮一样通过打磨恢复表层附着力，彻底脱漆重做或更换面料是唯一有效方案。
注：本文技术方案仅供施工参考，可根据实际产品工况灵活调整。
