无溶剂聚氨酯合成革工艺真正容易出问题的，不是涂布头不够宽，也不是线速达不到，而是双组分进入混合器之前已经出现比例漂移、温度分层或气泡。我们处理过多次合成革项目，表面针孔、剥离力波动和固化不完全，最后都能追到计量泵入口压力、真空脱泡或静态混合停留时间。这篇文章按原料准备、双组分计量、混合涂布、贴合固化的顺序，把设备端需要控制的关键参数说清楚。
一、无溶剂聚氨酯合成革先把双组分计量和脱泡做对
无溶剂聚氨酯合成革的A组分通常是多元醇、扩链剂、色浆和助剂的预混物，B组分是异氰酸酯或预聚体。两者粘度、密度和反应活性差异大，计量系统先要把温度窗口和脱泡条件固定下来，再谈比例精度。

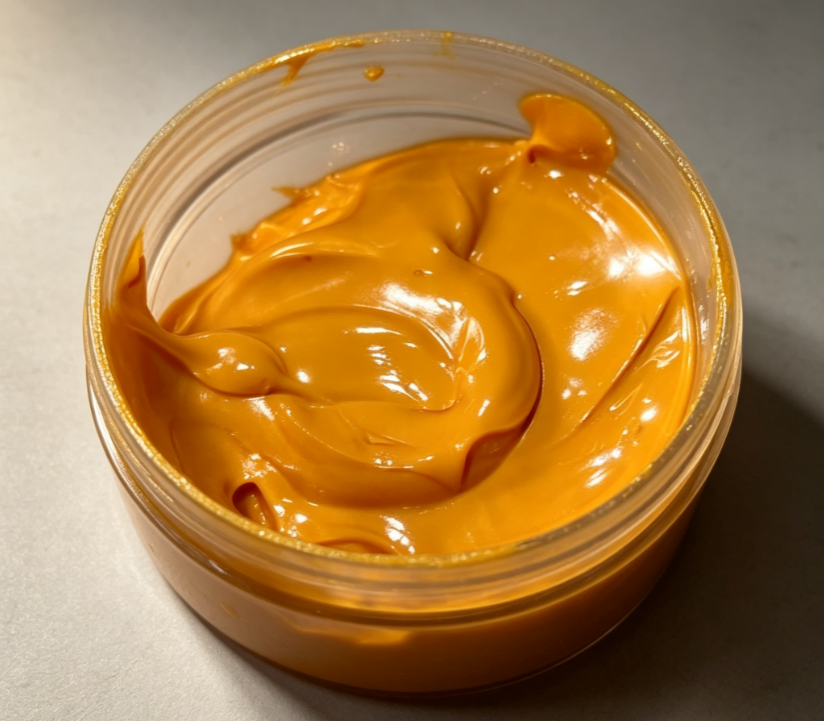

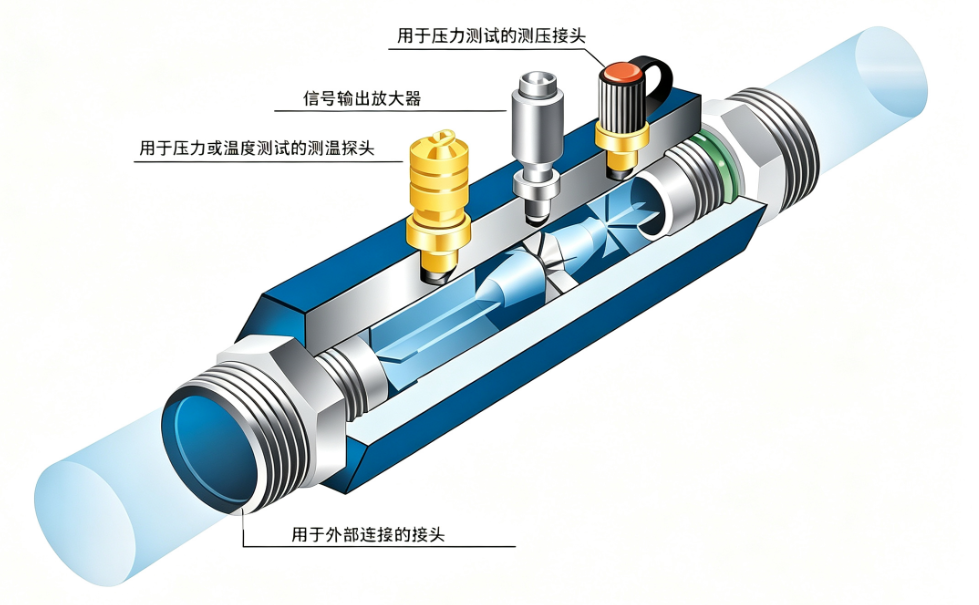

A组分含填料或色浆时，我会先要求设备在真空罐内完成脱泡，并把搅拌速度控制在只带动翻料、不卷入新气泡的范围。B组分更怕湿气，储罐要用干燥呼吸口或氮封，避免异氰酸酯与空气水分提前反应。计量泵入口压力不够时，泵会抽空，比例表看起来正常，实际每一模流量已经不一样。我们通常会在泵入口加低液位报警和压力传感器，不让设备在缺料条件下继续运行。
二、涂布量要用线速、幅宽和混合物流量反推
合成革表观瑕疵有一半来自涂布量波动。涂布量不是靠刀距手调，而是由线速、幅宽和混合物流量共同决定。单面涂布量按下面的关系计算：单位面积涂布量等于单位时间混合物流量除以线速与幅宽的乘积，再按固体含量折算。
举例说，幅宽1.6米、线速10米每分钟、目标涂布量120克每平方米，如果体系固含量100%，混合物流量就要约1.92千克每分钟。这里的流量是A、B两组分按比例混合后的总量，任何一个组分漂移，刀距没动，涂布量也会变。
所以设备选型时，先确认最大涂布量对应的流量，再反推计量泵每转排量和转速范围。我们见过厂家按平均流量选泵，一上大涂布量就超泵速，结果只能降线速迁就设备。
三、动态混合与静态混合在无溶剂涂布中有明确边界
无溶剂体系没有溶剂稀释，混合难度比溶剂型高。动态混合器靠电机带动转子或搅拌销把A、B料反复剪切，适合中高粘度、含填料或色浆的配方。缺点也明确：剪切会升温，停机必须清洗，否则机头内先固化。
静态混合器没有运动部件，靠液流在混合单元里反复分割、旋转和汇合。它适合低至中等粘度、流动性好的面层体系，停机清洗量小。但当填料粒径大或粘度差明显时，静态混合器的混合长度会变得不现实，前端已经反应，后端还没混合均匀。
| 比较项 | 动态混合 | 静态混合 |
| 混合能来源 | 电机带动搅拌或转子 | 液流经混合单元剪切和分割 |
| 适用粘度 | 中高粘度、含填料体系 | 低至中等粘度、清洁体系 |
| 清洗方式 | 需要溶剂循环或拆机清洗 | 溶剂置换或更换混合单元 |
| 气泡风险 | 剪切温升明显，必须控温 | 剪切温升小，均匀性受流量影响 |
| 无溶剂合成革中的典型位置 | 中间层、高填料层 | 面层、薄涂层 |
什么时候用动态混合更稳
当配方含高比例色浆、阻燃剂或膨胀石墨时，我会优先选动态混合，并把冷却水接到混合器夹套，否则连续生产两小时后机头温度上来，反应速度变化，表面质量会随批次漂移。
什么时候静态混合能省下清洗时间
低粘度面层体系，单品批量不大、频繁换色时，静态混合器更容易用溶剂置换。关键是要把混合器长度和最小流量一起算，不能只看口径。
如果线速和粘度范围横跨面层与中间层，混合器选型不能单看最大流量。把你的A/B粘度曲线和最大填料体积分数发到info@chinahaifeng.com，先确认剪切温升和停留时间，再定混合器长度。
四、离型纸、贴合与固化条件决定表面和剥离质量
计量和混合稳定后，表面质量由离型纸温度、贴合压力和固化湿度共同决定。无溶剂PU固化靠异氰酸酯与羟基或湿气反应，温度和湿度不够时，表干后内部还没完成交联，收卷后会出现黏连、压痕或固化回弹。
我习惯把烘道前段控制在较低温度，先让涂层流平和脱除残存气泡，后段再升温完成交联。基布贴合时，贴合辊压力过大不会增加剥离力，反而把未反应涂层挤进布隙，造成手感发硬。离型纸重复使用时，表面硅层损伤会直接复制到合成革表面，这类缺陷计量系统再稳也救不回来。
湿气固化段为什么不能只看出风温度
出风温度只是循环风设定值，涂层表面实际温度受风量、幅宽和基布带走的热量影响。我们在调试时会在涂层表面多点测温，拿实测曲线反推各段风速，而不是一味调高温度。
五、无溶剂合成革设备方案要落到可验收的计量与涂布参数
设备方案里最该写清楚的不是“精度高、运行稳”，而是哪些参数可以测量，验收时怎么测。无溶剂合成革项目我会建议至少固定五项：A/B比例偏差、涂布量波动范围、真空脱泡终压、混合器温度升幅、连续运行后的压力漂移。
如果配方里还有第三或第四组分，比如色浆、催化剂或阻燃剂，还要把对应计量泵的最小流量和清洗循环写进协议。一个项目越早把粘度曲线、目标流量、线速范围和填料信息发出来，设备边界就越好定。很多返工不是机器不行，而是前期数据没有给全，导致泵型、混合器长度和脱泡罐结构选偏了。
无溶剂合成革设备的误差最后都会表现在剥离强度、表观和固化性能上。把你们的目标涂布量、幅宽、线速、A/B粘度曲线和是否含填料色浆发到info@chinahaifeng.com或 WhatsApp：86 13566296633，我们按选型计算表回一份计量与涂布参数边界，不用先签合同。
六、无溶剂合成革设备选型中常被追问的问题
无溶剂合成革和溶剂型合成革的设备改造能共用吗
不能简单共用。溶剂型线通常按低粘度、快挥发设计，泵和管道密封不一定适应无溶剂体系的高粘度和水分敏感性。已有产线可以保留放卷、贴合和收卷部分，计量、混合、脱泡和供料段一般要重新核算，混料头也不能用原来的低压喷涂思路直接替换。
双组分比例偏差多少会导致表观或剥离不合格
偏差能不能接收，先看体系。对反应速度和硬段含量敏感的配方，A/B比例偏差接近0.5%就可能让表面发黏或者剥离力波动。我们通常把验收线放在目标比例偏差不大于0.3%，但前提是脱泡和温度先稳定，否则比例数据看着好，实际涂层已经受气泡和温度干扰。
高填料色浆会不会让计量泵快速磨损
磨损更快的位置通常不在泵腔入口，而在单向阀和混合器入口。高硬度填料在高压差下会先破坏阀座密封，再让泵内部泄漏量上升。选型时我会问填料粒径和体积分数，再决定用耐磨阀座、加大流通截面，还是把第三组分单独走预混浆料路线。
小试线放大到量产线，哪些参数必须重新验证
我们在把中试参数搬上量产线时，出问题最多的是脱泡时间和静态混合停留时间。小罐脱泡容易做，大流量后气泡成核数量不同；流量提高后，混合器内停留时间变化，混匀程度不会自动保持。上线前要重新验证真空终压、搅拌速度、泵入口压力和连续运行温升，不能只把配方参数放大。
如果你们的配方里有高填料色浆、阻燃剂或第三组分，把粘度曲线、目标流量和涂布量发到info@chinahaifeng.com，我们先确认泵型和混合器边界，再决定要不要做上线前的设备验证。
