无溶剂合成革双组分PU计量不稳，往往不是仪表先报警，而是涂布面先出现纵向厚差、针孔或固化发粘。生产主管通常先怀疑配比错了，但实际排查中，流量、配比和粘度经常同时漂移，很难靠单独调一个比例阀解决。这类产线没有溶剂做稀释和缓冲，A/B两组分粘度高、流量小，涂布克重又卡得紧，管路里任何一点压力或温度波动都会被放大到成品上。要稳定计量，先要把泵入口、回流背压和温度链当成一个整体来看。
一、无溶剂合成革双组分PU计量为什么容易波动？
无溶剂合成革用的双组分PU通常没有溶剂稀释，A组分可能是高粘度多元醇，B组分是异氰酸酯或交联剂，两者粘度差距大。计量波动先从三个地方进来。第一是泵入口。高粘度料从料罐到计量泵，如果入口负压大，泵腔还没充满就开始排量，实际流量低于转速折算值。第二是背压。涂布头间隙、过滤器和管路弯头形成的背压如果忽高忽低，齿轮泵内泄会跟着变，流量计读数有时稳定，实际出料已经偏了。第三是温度。无溶剂体系对温度更敏感，料温一变，粘度跟着变，同样转速下泵送量也变。所以这条线的计量稳定，不是买一个高精度泵就完事，而是要把入口条件、出口背压和温度链同时管住。
二、双组分PU的流量和配比怎样一起查？
流量和配比看起来是两个指标，实际是同一件事的两个面。先查泵入口状态：料罐液位低时入口压力变差，泵容易出现半充满。过滤器堵塞也会让入口负压升高，流量先往下掉。再看回流和背压。无溶剂系统为了保持流速和防止沉淀，常设主回流，回流阀开度、背压阀设定都会影响泵出口压力。如果A/B两路回油压力不一致，小流量端的比例就容易跑。
配比漂移要按顺序查。先确认流量计和泵转速之间有没有流量反馈。只有转速比例而没有流量反馈的系统里，泵和电机温度、间隙磨损都会让相同转速出不同流量。再查A/B两组分的密度和温度补偿，特别是B组分粘度低、流量小，管路回油多时更容易被顶偏。最后查混合头或涂布头处的止回阀和节流孔，一个小的内漏就会在小流量侧放大成比例偏差。
这个环节常被忽略：现场只盯着比例阀，却不去查料罐液位变化。料位从高到低本身就是一种入口压力扰动，速度慢的线可能要一个多小时才反映到涂布克重上。先稳定料位、入口压力和回油，再谈比例精度，才有意义。
三、粘度变化怎样反作用到计量精度？
粘度变化不改变配方，但它改变泵送效率。齿轮泵在高压差下会有内泄，粘度越低内泄越大，粘度越高入口填充越差。这两种情况都让转速和实际流量脱钩。无溶剂合成革常把料罐、泵、管路和机头全部加热，目的是让粘度落在泵和流量计能稳定工作的窗口里。问题往往出在温度链断裂：料罐温度够了，但软管没跟着加热，或者泵头温度偏低，料到了泵前已经变稠。
温度变化还会改变两组分粘度比。A/B温差不同步，同样背压下流量分配会偏，即使比例控制器在努力修正，也会出现短时比例波动。所以稳定计量的关键不是把温度都设成一个数，而是让A/B从料罐到混合头之前的温度曲线尽量一致。
| 排查位置 | 常见现象 | 应先确认的内容 |
| 料罐 | 同一转速下流量逐渐下降 | 液位、搅拌、加热是否均匀 |
| 泵入口 | 流量在低液位时明显偏低 | 入口负压、过滤器压差、管径 |
| 回流管路 | A/B比例随回油压力变化 | 回油阀开度、背压设定是否一致 |
| 机头前 | 小流量端比例波动 | 节流孔、止回阀有无内漏 |
| 混合涂布 | 表面出现针孔或固化不均 | 脱气、温度链、混合头压差 |
实际调试时，我更愿意先把粘度稳定下来，再判断泵和流量计有没有问题。高粘度体系里，很多“流量计漂了”的结论，最后查出来是温度链不一致。把料罐、软管和泵头温度记录摊开，通常比修仪表更快。
如果你们的无溶剂涂布线已经出现整卷克重偏高或偏低，但现场只盯着流量计转速，建议先把料位、入口负压和回油压力记录拉出来对照。把A/B粘度曲线、允许配比偏差和涂布克重要求发到info@chinahaifeng.com，值得在改配方或换泵之前，先把计量回路理顺。
四、无溶剂合成革涂布前怎样在线验证计量？
在线验证不能只看仪表稳定，要用涂布结果反推计量。按下面顺序做：
- 先做静态比例校准，在混合头前分别接取A/B样料，称重后和设备显示流量对比。
- 再做动态流量核对，把线速、幅宽、涂布克重和A/B混合密度换算成总流量，看计量系统是否落在设计窗口内。
- 保持温度链运行记录，A/B料罐、泵、软管和机头温度都要连续记录，变化幅度不一致要先处理。
- 观察涂布面，纵向厚差、针孔和发粘通常对应流量波动、脱气不良或配比偏出。
- 做小段涂布取样，看克重是否和设定一致，特别关注换卷、升降速和料位变化的拐点。
如果动态流量一直偏高或偏低，而静态配比又合格，问题多半在背压或入口条件，而不是比例设置。先回到管路检查，不要急着改配方。无溶剂合成革对涂布量变化远比有溶剂体系敏感，因为少了溶剂挥发后的厚度修正，涂上去多少就是多少。
五、无溶剂合成革计量改造前为什么先做回路核算？

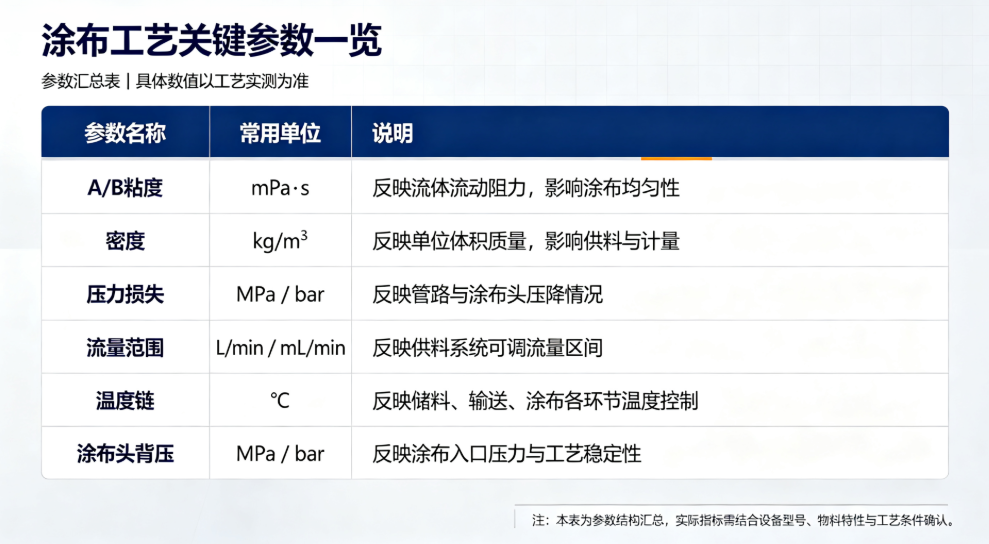

很多项目走到改造，是因为现场已经试过换泵、修仪表，但问题还在。这种时候需要先做一轮计量回路核算：把A/B粘度、密度、压力损失、流量范围、温度链和涂布头背压放进同一张表里，看是哪一段先破坏了平衡。没有这一步，单换一个部件很容易把问题从一处挪到另一处。
把你们的A/B两组分粘度数据和目标涂布克重、线速范围、允许配比偏差发到 info@chinahaifeng.com，或通过 WhatsApp：86 13566296633 说明现有机头和料罐条件。海峰聚氨酯设备会先核算泵和管路的工作窗口，再给改造清单，而不是直接推一台设备。无溶剂合成革的稳定计量，值得先从系统回路算起。
六、关于无溶剂合成革双组分PU计量，现场常问什么？
无溶剂合成革的A/B配比允许多大偏差？
没有统一数字，只能先回到制品要求。剥离强度、耐水解和表面固化往往比外观更早反映比例偏差。小流量端偏差在低克重时更明显，所以允许范围要结合最低涂布量来定，不能照搬常规发泡的指标。我会建议把配比偏差写进验收条件，并在混合头前做静态取样，用实测值和设备显示值对比。
流量计显示稳定，实际涂布量偏低，是不是仪表问题？
先别急着换流量计。更常见的是泵入口半充满或回油节流变化，让实际流量低于显示值。无溶剂高粘度体系里，流量计对稳定流动才有参考性，入口带气时读数仍然可以很平。先查入口负压、过滤器和料位，再校流量计。仪表往往是被冤枉的。
冬天和夏天料温差异大，应该先改配方还是先改设备？
如果现有设备温度链完整，先把料罐、软管和泵头温差收窄，很多克重波动不会出现。只有在温度已稳定、粘度窗口仍不满足现有泵和管路背压时，才需要调整配方或换泵。先设备后配方，成本低，也不会把已经稳定的工艺改乱。
高粘度无溶剂PU计量泵为什么越用越偏？
我们在合成革线调试时遇到过，泵刚投用比例合格，几个月后小流量端开始偏。拆开常是齿轮间隙磨损或止回阀内漏，小流量侧对内部泄漏更敏感。如果只有转速比例而没有流量反馈，漂移会更隐蔽。建议定期在混合头前做取样，不要只看出厂精度。
小试设备参数能直接放大到涂布线吗？
不能直接放大。小试设备流量小、管路短、背压低，还常靠人工称量。放大后流量、管路长度、回油和机头背压完全不同，应该重新做计量回路核算和小批量在线验证，而不是等比例放大转速。把A/B粘度曲线和涂布克重目标发到info@chinahaifeng.com，我们可以先确认哪些参数必须重新标定。
