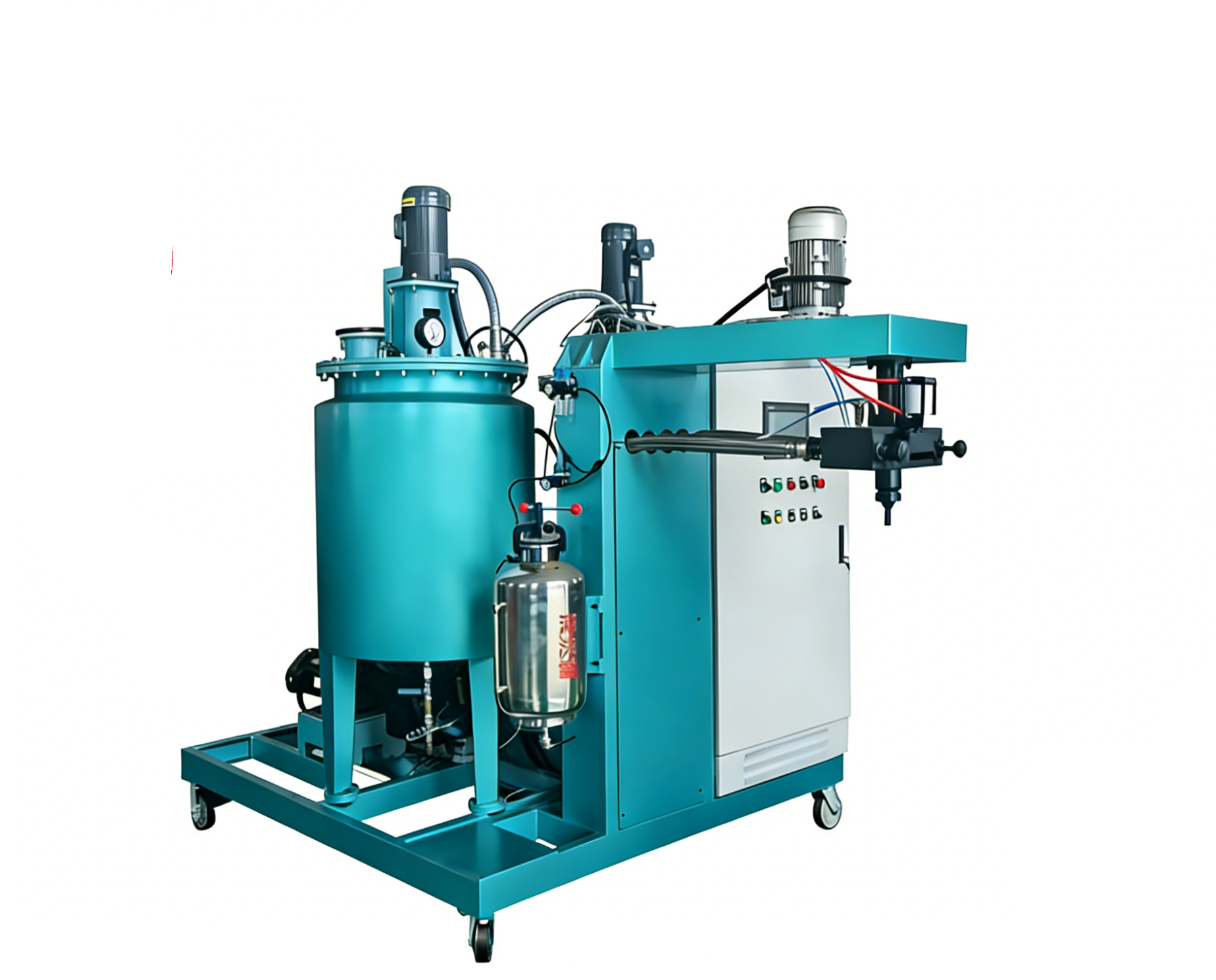

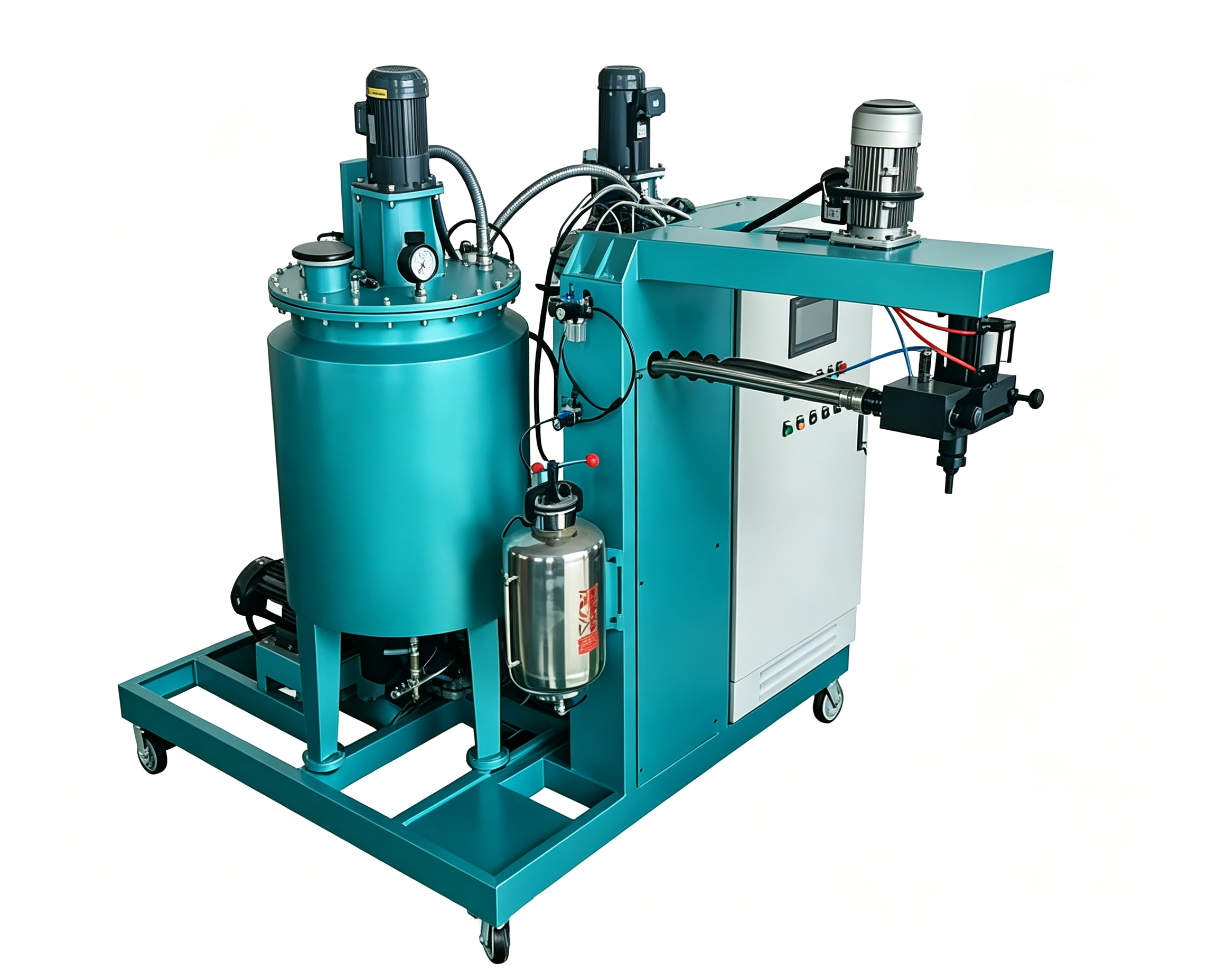

PU Elastomer Cast Machine for PV Roller-1
浇注型聚氨酯弹性体设备
12 Views

光伏设备聚氨酯导轮｜精密浇注型聚氨酯设备

用于光伏硅片切割及输送设备中聚氨酯导轮、槽轮或包胶件的浇注成型。用于光伏硅片切割及输送设备中聚氨酯导轮、槽轮或包胶件的浇注成型。设备负责原料调温、脱泡、计量和混合；导轮的耐磨、回弹、低析出、表面质量及是否划伤硅片，还取决于材料体系、模具、后固化、精加工和洁净管理，须按线速度、载荷及客户验收方法进行验证。

±0.3%精度

配比精度

PLC + HMI控制

预聚体回路按原料 TDS 设定；MOCA 回路典型 100～115 ℃，BDO 回路典型 25～50 ℃；不得超过 SDS/TDS 限值

应用温度窗口

预聚体回路按原料 TDS 设定；MOCA 回路典型 100～115 ℃，BDO 回路典型 25～50 ℃；不得超过 SDS/TDS 限值

2A2B模块化配置

组分数量及辅助料路按配方确认：2A2B 主料回路；色浆/助剂为选配独立计量回路，介质分配和切换逻辑按方案确认

Request Specs & Pricing Download Brochure
有现货 4-6周交付 1年保质期
型号：HF-CPUE-2A2B-Photovoltaic

聚氨酯弹性体浇注机（光伏导轮）

用于光伏硅片切割及输送设备中聚氨酯导轮、槽轮或包胶件的浇注成型。

用于光伏硅片切割及输送设备中聚氨酯导轮、槽轮或包胶件的浇注成型。设备负责原料调温、脱泡、计量和混合；导轮的耐磨、回弹、低析出、表面质量及是否划伤硅片，还取决于材料体系、模具、后固化、精加工和洁净管理，须按线速度、载荷及客户验收方法进行验证。

表中数值为产品族选型参考，不表示单一泵组可在全部范围内保持同一精度。实际配比必须根据预聚体实测 NCO 含量、扩链剂当量、目标化学计量指数和原料供应商 TDS 计算，并在目标温度、黏度、背压和流量段进行吐出校准。用于光伏洁净环境时，应另行确认接液材质、过滤精度、色浆/助剂洁净度、颗粒控制及清洁验证；“无污染、无划伤”不能仅由浇注设备保证。如采用 MOCA/MBOCA，仅限具备相应化学品管理能力的工业场所；熔融、输送、局部排风、防接触、PPE、废物处置及温度上限应遵循 SDS 和当地法规。

光伏导轮产品的四步生产设置流程

确认部件与材料体系

确认图纸、单件注料量、目标性能、材料牌号及工艺边界。浇注型聚氨酯预聚体 + 经验证的二醇或胺类扩链剂；材料洁净度与低析出要求按客户规范确认

完成原料与设备预处理

按原料 TDS/SDS 完成料温设定、含水与洁净管理，并检查料罐、管路、过滤和安全防护

校准流量与配比

在目标物料、温度、背压和流量段执行 A/B 吐出校准，确认泵组处于稳定量程

混合浇注、固化与检验

调用已验证配方，监控温度、转速、流量、压力和报警，按浇注路径完成注料；随后依材料工艺脱模/后熟化，检验尺寸、外观及关键性能并保存批次记录

获取适用于光伏导轮产品的设备选型与报价方案

Get a Quote
聚氨酯弹性体浇注机（光伏导轮）｜HF-CPUE-2A2B-Photovoltaic

技术规格

根据审校后的参数表和选型说明整理：以下数值代表产品族或可选配置范围；最终泵组、精度、功率、材料兼容性和验收方法以技术协议为准。

Download PDF Spec Sheet Talk to an Engineer
Technical Parameter HF-CPUE-2A2B-Photovoltaic
产品型号 HF-CPUE-2A2B-Photovoltaic
参考吐出量 30～600 g/s
配比设定 按预聚体 NCO 含量、扩链剂当量及目标指数计算；设备配比范围以泵组选型和校准结果为准
料罐容量 50 / 100 L
混合转速 8000～12000 r/min，变频可调
计量/配比精度 ≤±0.3%
组分回路 2A2B 主料回路；色浆/助剂为选配独立计量回路，介质分配和切换逻辑按方案确认
温度控制 预聚体回路按原料 TDS 设定；MOCA 回路典型 100～115 ℃，BDO 回路典型 25～50 ℃；不得超过 SDS/TDS 限值
真空脱泡 真空密闭料罐 + 专用真空泵
清洗系统 循环清洗 + 气体吹扫
装机功率 5.5～7.5 kW
控制系统 PLC + 触摸屏；配方、温度、流量/转速、报警及校准记录按配置提供
适用材料体系 浇注型聚氨酯预聚体 + 经验证的二醇或胺类扩链剂；材料洁净度与低析出要求按客户规范确认
认证标准 CE、ISO 9001
质保 1年
为什么选择海峰

面向光伏导轮生产的关键设备能力

先进的工程设计在生产效率、产品质量和运营效率方面带来可量化的优势。

稳定计量与配比

可按项目配置两套 A/B 主料回路及独立色浆计量，便于多配方或多颜色生产；回路兼容性、防串料及清洗逻辑需在技术协议中明确

匹配工件的吐出能力

小至中等流量段可采用齿轮泵计量与变频动态混合，配合吐出校准，改善批次配比重复性

真空脱泡与含气控制

真空密闭料罐、循环调温和管路保温有助于降低原料含气量及黏度波动，但不能替代模具排气和正确的浇注工艺

闭环温度管理

PLC 可保存经验证的温度、流量和配比参数，便于换型与追溯；成品尺寸仍由模具、收缩和后加工共同控制

约定工况下的计量精度

≤±0.3%，目标值仅适用于技术协议约定的物料、温度、背压和流量段

从材料确认到试模验收，建立可复现的浇注工艺

先确认材料与部件指标，再完成泵组选型、吐出校准、试模和验收，避免仅凭通用参数直接投产。联系我们评估你的生产需求，获取适配的工艺建议与成套解决方案。

Contact Engineering Team
主要适用生产领域

光伏导轮及相关弹性体应用

光伏硅片切割设备 光伏硅片输送设备 聚氨酯导轮与槽轮 导轮包胶件

鞋类

View Solution
DEMONSTRATION

See It in Action

提交产品图纸与原料信息，获取针对性配置建议

Get a Proposal
相关设备

了解更多浇注型聚氨酯弹性体设备

查看详情
查看详情
查看详情
查看详情
技术支持

常见问题

导轮造成硅片划伤或颗粒污染，应从哪里排查？
同时检查材料析出与掉屑、色浆/助剂洁净度、过滤、模具和后加工表面、槽口毛刺及车间清洁；以实际硅片接触和颗粒检测作为放行依据。 验证与解决边界：整改后先做小批试浇，并按槽形、圆跳动、硬度、颗粒、掉屑、温升和动平衡复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
导轮运行时跳动或槽形不稳定，设备如何配合改善？
设备端稳定配比、料温与注料量；工艺端控制模具同心度、收缩补偿、后固化、精加工和动平衡，最终按槽形、圆跳动和高速运行测试验收。 验证与解决边界：整改后先做小批试浇，并按槽形、圆跳动、硬度、颗粒、掉屑、温升和动平衡复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
导轮内部气泡怎样降低，现场如何处理？
控制原料含水与储存密封，按材料温度充分真空脱泡，减少输送卷气；同时优化模具排气、浇注位置和速度，避免把真空度单项当作无气泡保证。 验证与解决边界：整改后先做小批试浇，并按槽形、圆跳动、硬度、颗粒、掉屑、温升和动平衡复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
生产中出现硬度、固化或性能波动时，如何判断是否为配比问题？
先核对原料批次、NCO/当量计算和目标指数，再在实际料温、黏度、背压及流量段分别称量 A/B 吐出量；同时检查泵磨损、回流、过滤和混合状态。资料中的配比原则为：按预聚体 NCO 含量、扩链剂当量及目标指数计算；设备配比范围以泵组选型和校准结果为准 验证与解决边界：整改后先做小批试浇，并按槽形、圆跳动、硬度、颗粒、掉屑、温升和动平衡复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
如何避免吐出量选型过大，导致小制品或启停阶段不稳定？
当前产品族参考范围为 30～600 g/s（需按泵组和目标流量段配置）。应按单件注料量、材料适用期、节拍和最低稳定流量选择泵组，并在真实物料条件下做重复吐出测试；适用材料体系为：浇注型聚氨酯预聚体 + 经验证的二醇或胺类扩链剂；材料洁净度与低析出要求按客户规范确认 验证与解决边界：整改后先做小批试浇，并按槽形、圆跳动、硬度、颗粒、掉屑、温升和动平衡复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
