浇注型聚氨酯弹性体设备
49 Views

冷轧线辅助聚氨酯胶辊|浇注型聚氨酯弹性体设备

用于冷轧及金属板带处理线中的托辊、导向辊、挤干辊等聚氨酯包胶件生产。

≤0.3% 比率精度

≤±0.3% 目标值;仅适用于技术协议约定的物料、温度、背压和流量段;适用材料与吐出窗口以技术确认单为准。

PLC + HMI 控制

PLC + HMI;配比、温度、瞬时/累计用量、批次、报警与数据接口可项目化配置

应用温度范围

预聚体回路按原料 TDS 设定;MOCA 回路典型 100~115 ℃,BDO 回路典型 25~50 ℃;不得超过 SDS/TDS 限值

2A2B 模块化配置

2A2B 主料回路;色浆/助剂为选配独立计量回路,介质分配和切换逻辑按方案确认。

有存货 4-6 周送达 1年质保
型号:HF-CPUE-2A2B-Roller-ColdRoll

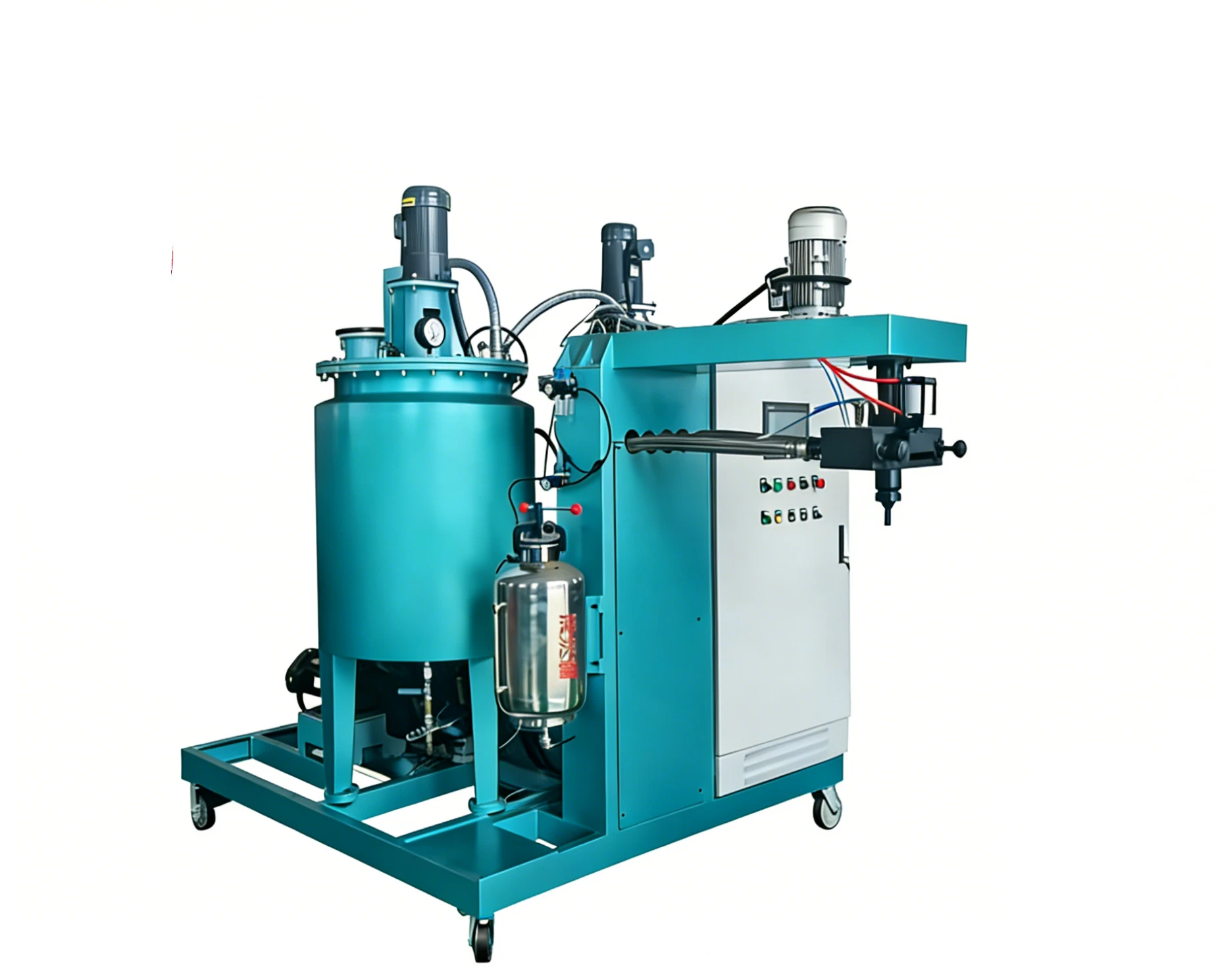

聚氨酯弹性体浇注机(冷轧线支撑胶辊)

用于冷轧及金属板带处理线中的托辊、导向辊、挤干辊等聚氨酯包胶件生产。

用于生产冷轧、金属板带处理线的托辊、导向辊、挤干辊等聚氨酯包胶辊件。本页面支撑胶辊属于产线辅助包胶辊,区别于轧机承受轧制力的金属支承辊。胶层承载、耐磨、耐冷却液、抗动态发热性能,需要根据线速度、压紧力、介质、工作温度开展材料与辊体设计。
表中数值为产品族选型参考,单台泵组不能在全量程保持同一精度。实际配比依据预聚体实测 NCO 含量、扩链剂当量、化学计量指数、供应商 TDS 计算,并完成工况吐出校准。
胶层‑辊芯附着力由喷砂清洗、底涂、预热、浇注、后固化全套工序共同决定,设备无法单独保证无脱层与动平衡达标。
使用 MOCA/MBOCA 仅限合规工业场所,熔融输送、通风防护、PPE、废物处理、温度管控遵循 SDS 及属地法规。
聚氨酯弹性体浇注机(冷轧线支撑胶辊)

99.2%

运行时间可靠性

冷轧支撑胶辊产品的生产流程

确认部件与材料体系

确认图纸、单件注料量、目标性能、材料牌号及工艺边界。当前资料对应:面向冷轧线辅助包胶辊的浇注型聚氨酯体系;耐介质与动态性能以配方试验为准

完成原料与设备预处理

按原料 TDS/SDS 完成料温设定、含水与洁净管理,并检查料罐、管路、过滤和安全防护。

校准流量与配比

在目标物料、温度、背压和流量段执行 A/B 吐出校准,确认泵组处于稳定量程。

混合浇注、固化与检验

调用已验证配方,监控温度、转速、流量、压力和报警,按浇注路径完成注料;随后依材料工艺脱模/后熟化,检验尺寸、外观及关键性能并保存批次记录。

获取适用于冷轧支撑胶辊产品的设备选型与报价方案

Get a Quote
聚氨酯弹性体浇注机(冷轧线支撑胶辊)|HF-CPUE-2A2B-Roller-ColdRoll

技术规格

以下数值代表产品族或可选配置范围;最终泵组、精度、功率、材料兼容性和验收方法以技术协议为准

Technical Parameter HF-CPUE-2A2B-Roller-ColdRoll
总吐出量 100~1500 g/s
配比设定 按预聚体 NCO 含量、扩链剂当量及目标指数计算;设备配比范围以泵组选型和校准结果为准
料罐容量 220 L;按日耗量、脱泡时间及换料频率选型
混合转速 000~11000 r/min,变频可调;按黏度、反应活性和混合试验设定
计量/配比精度 ≤±0.3% 目标值;仅适用于技术协议约定的物料、温度、背压和流量段
组分回路 2A2B 主料回路;色浆/助剂为选配独立计量回路,介质分配和切换逻辑按方案确认
温度控制 预聚体回路按原料 TDS 设定;MOCA 回路典型 100~115 ℃,BDO 回路典型 25~50 ℃;不得超过 SDS/TDS 限值
真空脱泡 真空密闭料罐 + 专用真空泵;典型相对真空度约 -0.095 MPa,按物料起泡状态和工艺确定
清洗系统 循环清洗 + 气体吹扫;清洗剂、程序、废液收集与排放按原料 SDS 及当地要求确认
装机功率 11~15 kW;以最终加热、真空、泵组和辅机电气清单为准
控制系统 PLC + 触摸屏;配方、温度、流量/转速、报警及校准记录按配置提供
适用材料体系 面向冷轧线辅助包胶辊的浇注型聚氨酯体系;耐介质与动态性能以配方试验为准
质保 标准 12 个月;起算点、范围、易损件和服务边界以合同为准
合规与文件 CE 合规及随机文件按销售区域、最终配置和合同提供
为什么选择海峰

面向冷轧支撑胶辊生产的关键设备能力

先进的工程设计在生产效率、产品质量和运营效率方面带来可量化的优势。

稳定计量与配比

可配置 2A2B 主料回路及独立助剂计量,用于经验证的多配方生产;填料或易沉降助剂需配套搅拌、过滤和计量适配。

匹配工件的吐出能力

较大吐出量与移动浇注方案可服务长辊或厚胶层模具,实际填充质量仍取决于模具排气、辊芯预处理和浇注路径。

闭环温度管理

温度闭环、原料循环和吐出校准有助于控制黏度与配比,降低胶层硬度和密度的批次波动。

按配方定制组分回路

设备可按选定配方设计 MOCA 或 BDO 回路;两种扩链剂并非默认无清洗切换,泵、阀、密封和温控方案应分别核实。

约定工况下的计量精度

≤±0.3% 目标值;仅适用于技术协议约定的物料、温度、背压和流量段

真空脱泡配置

真空密闭料罐 + 专用真空泵;典型相对真空度约 -0.095 MPa,按物料起泡状态和工艺确定

从材料确认到试模验收,建立可复现的浇注工艺

先确认材料与部件指标,再完成泵组选型、吐出校准、试模和验收,避免仅凭通用参数直接投产。

按应用对象、典型部件、质量痛点、设备适配与验收指标组织

冷轧支撑胶辊及相关弹性体应用

冷轧板带处理线 托辊与导向辊包胶 挤干辊包胶 金属板带辅助输送辊

DEMONSTRATION

See It in Action

提交产品图纸与原料信息,获取针对性配置建议

Request Specs & Pricing
技术支持

常见问题

该设备能否生产轧机中直接承受轧制力的支承辊?
“支撑胶辊”是冷轧线托辊、导向辊、挤干辊等辅助包胶辊,不等同于金属轧机支承辊;报价前必须确认辊型、载荷和所在工序。 验证与解决边界:整改后先做小批试浇,并按圆度、圆跳动、硬度、介质、温升、粘接和疲劳复核;设备边界:设备可稳定计量、混合与记录过程数据,但材料反应、模具状态和后固化条件仍需共同验证。
冷却液或轧制液导致胶层膨胀,如何处理?
提供介质配方、浓度和温度,进行浸泡、体积变化及力学保持率测试;根据结果选择材料体系,同时核实设备接液密封与清洗剂相容性。 验证与解决边界:整改后先做小批试浇,并按圆度、圆跳动、硬度、介质、温升、粘接和疲劳复核;设备边界:设备可稳定计量、混合与记录过程数据,但材料反应、模具状态和后固化条件仍需共同验证。
长辊高速运行出现温升、振动或脱层,应怎样验证?
联合检查动态发热、胶层厚度、辊芯粘接、圆度和动平衡;用实际线速度和压紧载荷做温升/疲劳测试,而不是仅看静态硬度。 验证与解决边界:整改后先做小批试浇,并按圆度、圆跳动、硬度、介质、温升、粘接和疲劳复核;设备边界:设备可稳定计量、混合与记录过程数据,但材料反应、模具状态和后固化条件仍需共同验证。
生产中出现硬度、固化或性能波动时,如何判断是否为配比问题?
先核对原料批次、NCO/当量计算和目标指数,再在实际料温、黏度、背压及流量段分别称量 A/B 吐出量;同时检查泵磨损、回流、过滤和混合状态。资料中的配比原则为:按预聚体 NCO 含量、扩链剂当量及目标指数计算;设备配比范围以泵组选型和校准结果为准 验证与解决边界:整改后先做小批试浇,并按圆度、圆跳动、硬度、介质、温升、粘接和疲劳复核;设备边界:设备可稳定计量、混合与记录过程数据,但材料反应、模具状态和后固化条件仍需共同验证。
如何避免吐出量选型过大,导致小制品或启停阶段不稳定?
当前产品族参考范围为 100~1500 g/s(需按泵组和目标流量段配置)。应按单件注料量、材料适用期、节拍和最低稳定流量选择泵组,并在真实物料条件下做重复吐出测试;适用材料体系为:面向冷轧线辅助包胶辊的浇注型聚氨酯体系;耐介质与动态性能以配方试验为准 验证与解决边界:整改后先做小批试浇,并按圆度、圆跳动、硬度、介质、温升、粘接和疲劳复核;设备边界:设备可稳定计量、混合与记录过程数据,但材料反应、模具状态和后固化条件仍需共同验证。
