PU Cast Unit for Pipe Lining-1
浇注型聚氨酯弹性体设备
12 Views

耐磨聚氨酯管道内衬｜浇注型聚氨酯弹性体设备

用于矿浆、颗粒物等磨蚀性介质输送管道的聚氨酯内衬或衬套生产。用于矿浆、颗粒物等磨蚀性介质输送管道的聚氨酯内衬或衬套生产。

≤0.3% 比率精度

≤±0.5% 目标值；仅适用于技术协议约定的物料、温度、背压和流量段；适用材料与吐出窗口以技术确认单为准。

PLC + HMI 控制

PLC + HMI；配比、温度、瞬时/累计用量、批次、报警与数据接口可项目化配置

应用温度范围

预聚体回路按原料 TDS 设定；MOCA 回路典型 100～115 ℃，BDO 回路典型 25～50 ℃；不得超过 SDS/TDS 限值

2A2B 模块化配置

2A2B 主料回路；色浆/助剂为选配独立计量回路，介质分配和切换逻辑按方案确认。

Request Specs & Pricing Download Brochure
有存货 4-6 周交付 1年质保
型号：HF-CPUE-2A2B-PipeLiner

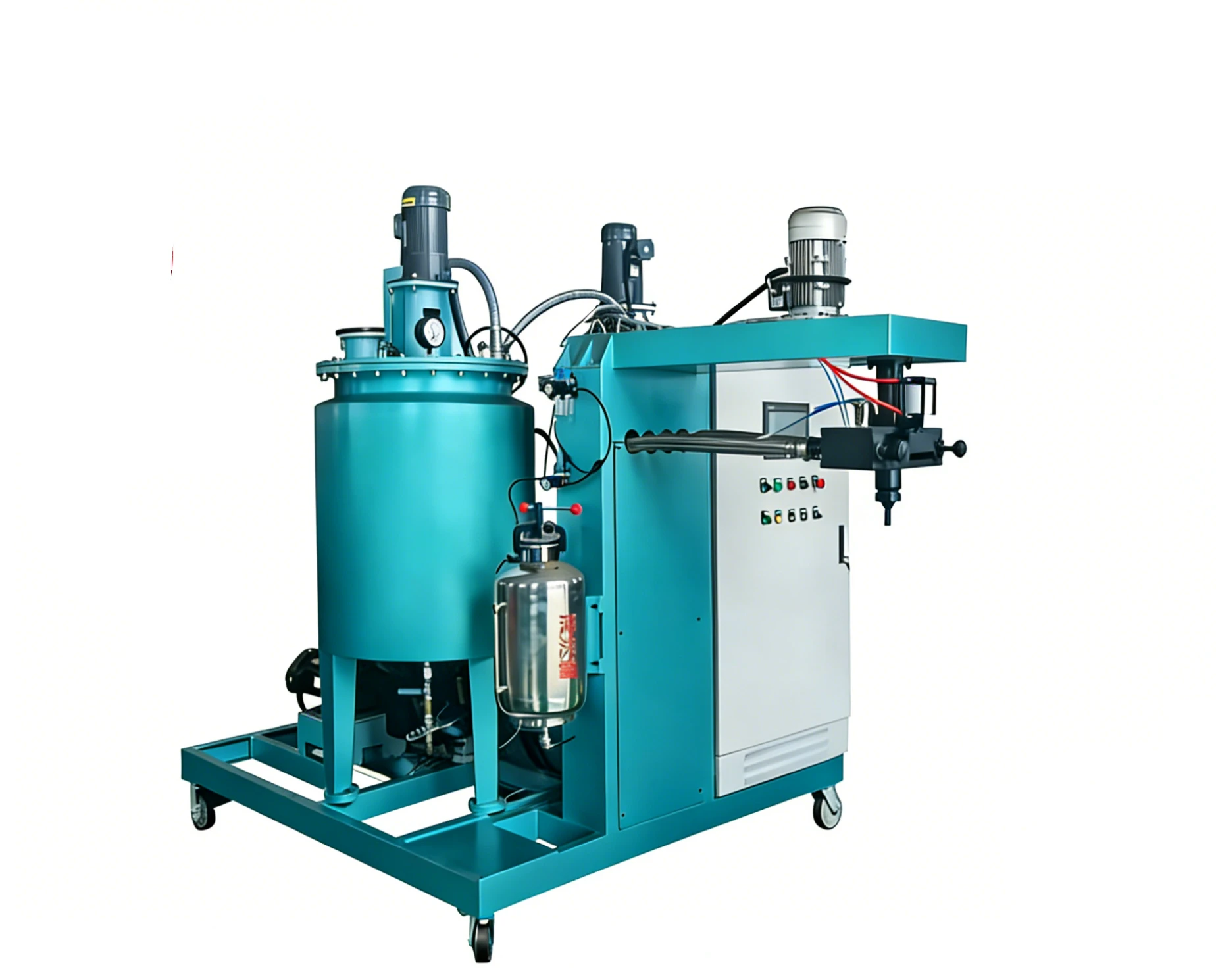

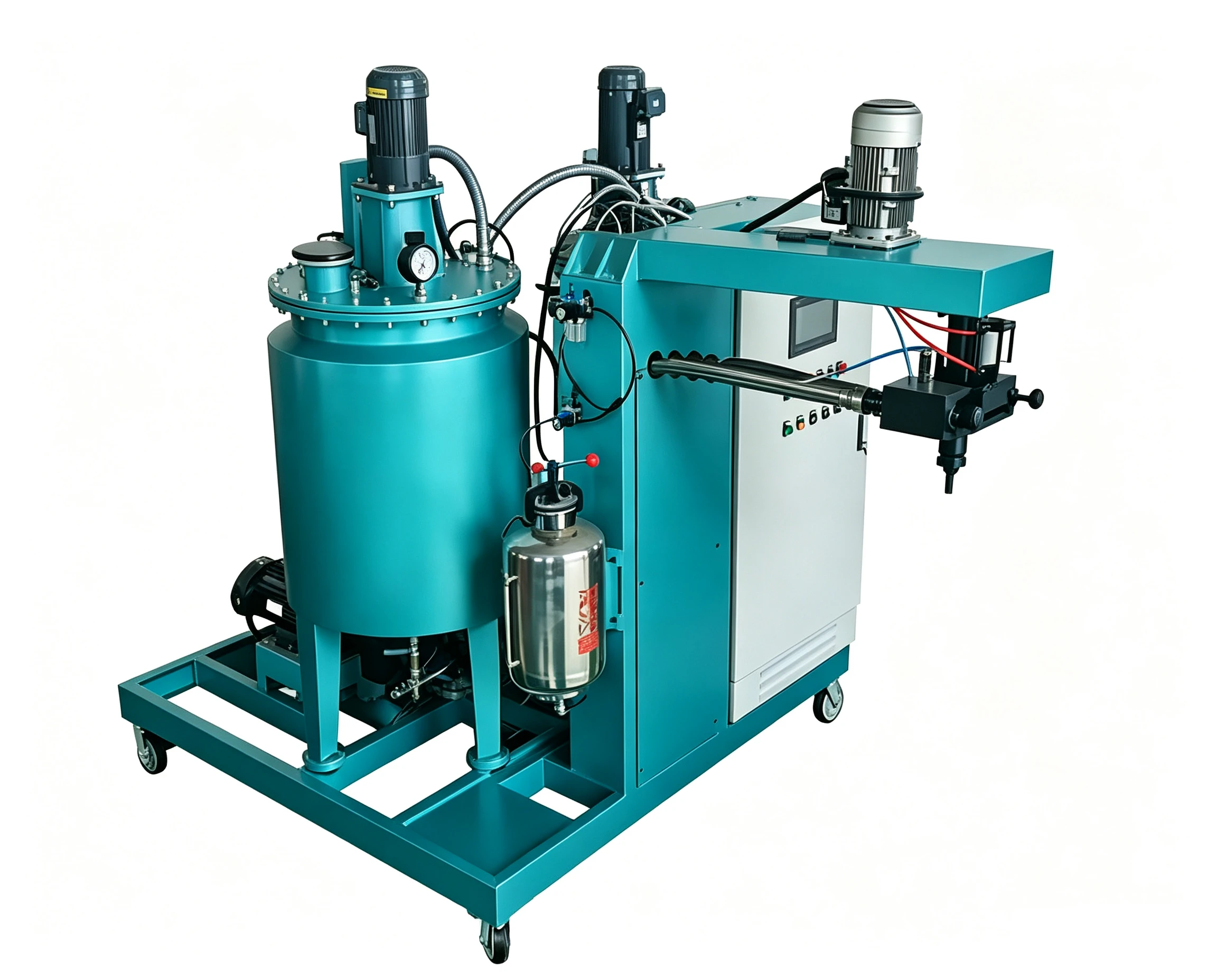

聚氨酯弹性体浇注机（管道耐磨内衬）

适配矿浆、颗粒物磨蚀介质输送管道聚氨酯内衬、衬套的浇注生产。

本设备用于生产输送矿浆、颗粒物等磨蚀介质管道的聚氨酯内衬与衬套部件。制品耐酸碱、耐化学介质性能，需要结合介质类型、浓度、工作温度、浸泡时长开展试验验证；不能简单将MOCA体系直接等同于重防腐配方。

表格参数仅作为产品族选型参考，不代表单台泵组可在全工作区间维持同等精度。实际配比需依据预聚体实测NCO含量、扩链剂当量、目标化学计量指数以及原料供应商TDS文件计算，并在目标温度、黏度、背压、流量工况下完成吐出校准。项目报价前需要确认管道管径、工件长度、衬层厚度、工装结构、单件注料量、体系可操作时间以及基材预处理工艺。

若使用MOCA/MBOCA扩链剂，仅限具备对应化学品管控能力的工业场所；物料熔融输送、局部排风、人员PPE防护、废弃物处置、温度限值均需遵照SDS安全数据表及当地法规执行。

聚氨酯弹性体浇注机（管道耐磨内衬）

99.2%

运行时间可靠性

管道内衬产品的生产流程

确认部件与材料体系

确认图纸、单件注料量、目标性能、材料牌号及工艺边界。

完成原料与设备预处理

按原料 TDS/SDS 完成料温设定、含水与洁净管理，并检查料罐、管路、过滤和安全防护。

校准流量与配比

在目标物料、温度、背压和流量段执行 A/B 吐出校准，确认泵组处于稳定量程。

混合浇注、固化与检验

调用已验证配方，监控温度、转速、流量、压力和报警，按浇注路径完成注料；随后依材料工艺脱模/后熟化，检验尺寸、外观及关键性能并保存批次记录。

获取适用于管道内衬产品的设备选型与报价方案

Get a Quote
聚氨酯弹性体浇注机（管道耐磨内衬）｜HF-CPUE-2A2B-PipeLiner

技术规格

以下数值代表产品族或可选配置范围；最终泵组、精度、功率、材料兼容性和验收方法以技术协议为准。

Download PDF Spec Sheet Talk to an Engineer
Technical Parameter HF-CPUE-2A2B-PipeLiner
总吐出量 100～1500 g/s
配比设定 按预聚体 NCO 含量、扩链剂当量及目标指数计算；设备配比范围以泵组选型和校准结果为准
料罐容量 150 / 220 L；按日耗量、脱泡时间及换料频率选型
混合转速 6000～10000 r/min，变频可调；按黏度、反应活性和混合试验设定
计量/配比精度 ≤±0.3% 目标值
组分回路 2A2B 主料回路；色浆/助剂为选配独立计量回路，介质分配和切换逻辑按方案确认
温度控制 预聚体回路按原料 TDS 设定；MOCA 回路典型 100～115 ℃，BDO 回路典型 25～50 ℃；不得超过 SDS/TDS 限值
真空脱泡 真空密闭料罐 + 专用真空泵；典型相对真空度约 -0.095 MPa，按物料起泡状态和工艺确定
清洗系统 循环清洗 + 气体吹扫；清洗剂、程序、废液收集与排放按原料 SDS 及当地要求确认
装机功率 11～15 kW；以最终加热、真空、泵组和辅机电气清单为准
控制系统 PLC + 触摸屏；配方、温度、流量/转速、报警及校准记录按配置提供
适用材料体系 耐磨管道内衬用浇注型聚氨酯体系；耐介质性能按实际介质验证
质保 标准 12 个月；起算点、范围、易损件和服务边界以合同为准
合规与文件 CE 合规及随机文件按销售区域、最终配置和合同提供
为什么选择海峰

面向管道内衬生产的关键设备能力

先进的工程设计在生产效率、产品质量和运营效率方面带来可量化的优势。

稳定计量与配比

较大吐出量和连续计量可配合旋转/离心、抽芯或移动浇注工装形成管道内衬，设备本体不能单独保证厚度均匀。

真空脱泡与含气控制

真空脱泡、循环调温和动态混合有助于降低夹气与黏度波动，长管还需核算适用期、流动距离和浇注分段。

灵活的多回路配置

2A2B 回路可服务经验证的多配方方案；防腐或耐磨助剂的泵送、沉降及对混合头的磨损需单独评估。

面向应用的工艺控制

内衬与钢管粘接由表面处理、底涂、预热、浇注和后固化共同决定，并应进行剥离/拉脱及介质试验。

约定工况下的计量精度

≤±0.3% 目标值；仅适用于技术协议约定的物料、温度、背压和流量段

真空脱泡配置

真空密闭料罐 + 专用真空泵；典型相对真空度约 -0.095 MPa，按物料起泡状态和工艺确定

从材料确认到试模验收，建立可复现的浇注工艺

先确认材料与部件指标，再完成泵组选型、吐出校准、试模和验收，避免仅凭通用参数直接投产。

Contact Engineering Team
按应用对象、典型部件、质量痛点、设备适配与验收指标组织

管道内衬及相关弹性体应用

矿浆输送管道 颗粒物输送管道 聚氨酯耐磨衬套 钢管聚氨酯内衬

鞋类

View Solution

汽车

View Solution

定制

View Solution

皮革

View Solution
DEMONSTRATION

See It in Action

提交产品图纸与原料信息，获取针对性配置建议

Get a Proposal
相关设备

了解更多浇注型弹性体聚氨酯设备

查看详情
查看详情
查看详情
查看详情
技术支持

常见问题

管道内衬厚度不均，是否只需要提高浇注精度？
不是。还需匹配旋转/离心或移动工装速度、材料黏度、适用期、单次流量和浇注路径；用分段测厚或扫描结果反向优化工装与流量曲线。 验证与解决边界：整改后先做小批试浇，并按厚度、拉脱、孔隙、磨耗、介质浸泡和尺寸复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
内衬与钢管剥离，如何建立排查顺序？
依次检查钢管除油喷砂、表面清洁度、底涂、预热、浇注等待时间、配比和后固化；通过拉脱/剥离试验区分界面失效和材料内聚破坏。 验证与解决边界：整改后先做小批试浇，并按厚度、拉脱、孔隙、磨耗、介质浸泡和尺寸复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
如何判断材料能否耐受实际输送介质？
按介质种类、浓度、温度、流速和固体颗粒建立浸泡与磨蚀试验，比较质量、体积和力学性能保持率；不能把 MOCA 或单一助剂直接等同于重防腐能力。 验证与解决边界：整改后先做小批试浇，并按厚度、拉脱、孔隙、磨耗、介质浸泡和尺寸复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
生产中出现硬度、固化或性能波动时，如何判断是否为配比问题？
先核对原料批次、NCO/当量计算和目标指数，再在实际料温、黏度、背压及流量段分别称量 A/B 吐出量；同时检查泵磨损、回流、过滤和混合状态。资料中的配比原则为：按预聚体 NCO 含量、扩链剂当量及目标指数计算；设备配比范围以泵组选型和校准结果为准 验证与解决边界：整改后先做小批试浇，并按厚度、拉脱、孔隙、磨耗、介质浸泡和尺寸复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
如何避免吐出量选型过大，导致小制品或启停阶段不稳定？
当前产品族参考范围为 100～1500 g/s（需按泵组和目标流量段配置）。应按单件注料量、材料适用期、节拍和最低稳定流量选择泵组，并在真实物料条件下做重复吐出测试；适用材料体系为：耐磨管道内衬用浇注型聚氨酯体系；耐介质性能按实际介质验证 验证与解决边界：整改后先做小批试浇，并按厚度、拉脱、孔隙、磨耗、介质浸泡和尺寸复核；设备边界：设备可稳定计量、混合与记录过程数据，但材料反应、模具状态和后固化条件仍需共同验证。
